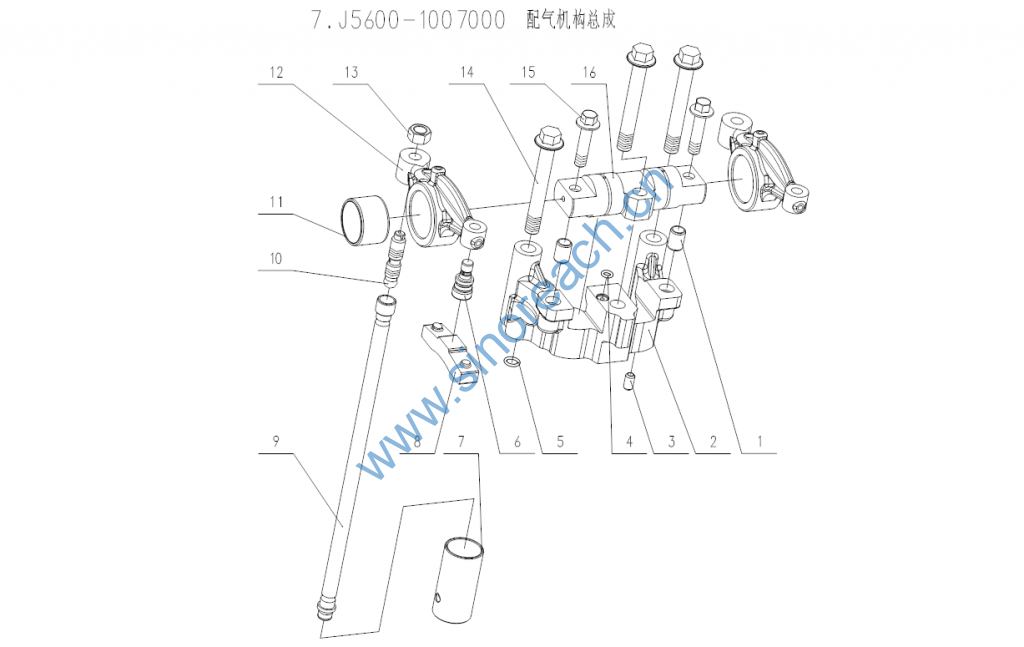

J5600-1007000 配气机构总成 Valve Train Mechanism Assembly

序号 Item 图 号 Part No. 名 称 Name 数量 Qty. 备 注 Remark
1 L3000-1007027 定位套 Locating liner 2 易损件 EWP
2 L3000-1007025C 摇臂座 Rocker arm seat 1
3 Q5280612 销6×12 Pin 6×12 2 易损件 EWP
4 YC208-A00500F O形圈1.8×5 O-ring 1.8×5 1 易损件 EWP
5 YC208-A00800F O形圈1.8×8 O-ring 1.8×8 1 易损件 EWP
6 L3000-1007070C 球头结合件 Ball-end united part 2
7 A3000-1007001 挺柱 Tappet 2
8 L3000-1007028A 气门桥 Valve bridge 2
9 J5600-1007080 气门推杆组件 Valve push rod parts 2
10 L3000-1007053 调整螺钉 Adjusting bolt 2
11 L3000-1007062C 气门摇臂衬套 Valve rocker arm bushing 2 易损件 EWP
12 L3000-1007061A 气门摇臂 Valve rocker arm 2
13 6105Q-1007054 锁紧螺母 Lock nut 2
14 Q/YC207-1075 螺栓 Bolt 3
15 Q1840835TF2 螺栓M8×35 Bolt M8×35 2
16 L3000-1007026C 摇臂轴 Rocker arm 1
