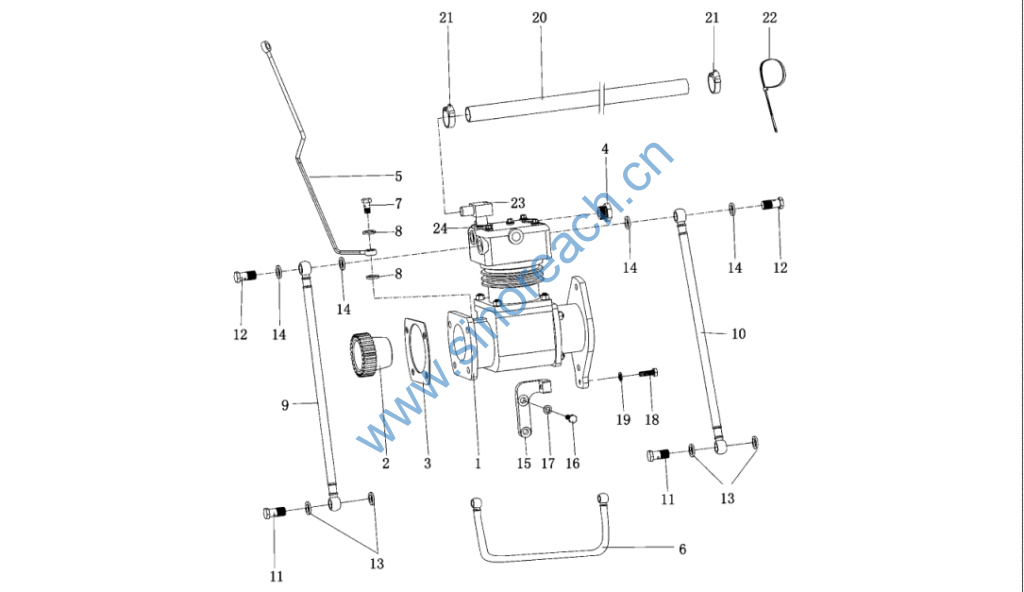

空压机总成 Воздушный компрессор в сборе

序号
№
п/п 组号
№ группы 图号
№ чертежа 柴油机型（件数）
Модель дизеля (количество мест) 规格标准
Характеристика 中文名称
Наименование на китайском языке 俄文名称
Наименование на русском языке
13023963 13023853 13023879 13023910 13023823 13023831 13023909
1 33 13024210 1 1 1 1 1 1 1 空压机部件 Элемент воздушного компрессора
2 33 13024212 1 1 1 1 1 1 1 空压机齿轮 Шестерня компрессора
3 33 13024489 1 1 1 1 1 1 1 空压机密封垫 Уплотняющая шайба компрессора
4 33 13024670 1 接头 Соединение
5 33 13024236 1 1 1 1 1 1 1
6 33 13026368 1 1 1 1 1 1 1
空压机润滑油管 Смазочная труба компрессора

7 33 13020915 1 1 1 1 1 1 1 45GB699 空心螺栓 Пустотелый болт
8 33 13023358 7 7 7 7 7 7 10JB982 组合密封垫圈 Составная уплотняющая шайба
9 33 13024432 1 1 1 1 1 1 1 空压机进水管 Впускная труба воздушного компрессора
10 33 13024433 1 1 1 1 1 1 1 空压机回水管 Перепускная труба воздушного компрессора
11 33 01119243 2 2 2 2 2 2 2 H3102-D10M-ST 空心螺栓 Пустотелый болт
12 33 01119248 2 2 2 2 2 2 2 H3102-D12M-ST 空心螺栓 Пустотелый болт
13 33 13023360 4 4 4 4 4 4 4 14JB982 组合密封垫圈 Составная уплотняющая шайба
14 33 13023361 4 4 4 4 4 4 4 16JB982 组合密封垫圈 Составная уплотняющая шайба
15 33 13024264 1 1 1 1 1 1 1 ZG340-640GB11352 空压机支架 Стойка воздушного компрессора
16 33 01112331 2 2 2 2 2 2 2 Q150B0825 六角头螺栓 Шестиугольный головочный болт
17 33 01177981 2 2 2 2 2 2 2 Q40308 弹簧垫圈 Пружинная шайба
18 33 01112427 1 1 1 1 1 1 1 Q150B1030 六角头螺栓 Шестиугольный головочный болт
19 33 01178365 1 1 1 1 1 1 1 Q40310 弹簧垫圈 Пружинная шайба
20 33 13022480 1 橡胶管 Резиновая труба
21 33 12151665 2 Q67535 软管卡箍 Хомут рукава
22 33 192770010 2 N05199-A5x 180 塑料紧箍带 Пластмассовый натяжная лента

23 13025658 1 1 1 空压机进气接头
Впускное соединение воздушного компрессора
13027024 1
13027025 1 1 1
24 13025659 1 1 1 1 1 1 1 缩紧螺母контрящая гайка
