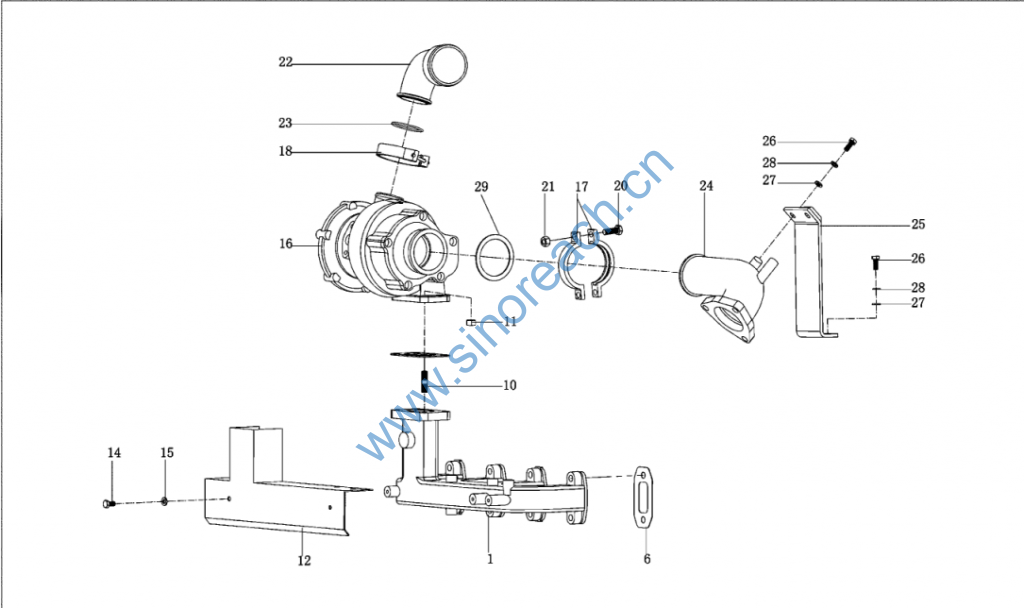

13023853 13023963 排气管总成 Выхлопная труба в сборе

序号
№
п/п 组号
№ группы 图号
№ чертежа 柴油机型（件数） Модель дизеля (количество мест) 规格标准 Характеристика 中文名称
Наименование на китайском языке 俄文名称Наименование на русском языке

13023963    13023853    13023879    13023910    13023823    13023831    13023909

1 41 13024589 1
13026710 1 1 排气管 Выхлопная труба
2 41 13024003 1 QT400-15 GB1348
3 41 13024004 1 1 1 1
4 41 13024163 1
5 41 13025087 1 1
6 41 12272783 4 4 4 6 6 6 6 排气管垫片 Прокладка выхлопной трубы
7 41 12188619 4 4 4 4 薄片环 Пластинчатое кольцо
8 41 13023766 1 排气接管 Впускной штуцер
13025177 1 1
12161833 1 2 1 密封垫 Уплотняющая шайба
9 41 13024900 1
13025181 1 1 1 1
10 41 01143285 4 4 4 8 4 M10*25-12.9GB898 双头螺柱 Шпилька
13025183 4 4 25Cr2MoVAGB3077
11 41 01321459 4 4 4 10 8 4 4 Q33210 防松螺母 Контрящая гайка
13025043 1 1 Теплоизоляционный кожух
13024458 隔热罩
12 41 13024005 1
13024258 1
13025165 1 1
13 41 13024006 1 1 1 1 套筒 Проходная втулка

14 41 01112297 4 4 7 6 7 7 Q150B0812

01111151                    1           Q150B0845   六角头螺栓
Шестиугольный головочный болт

15 41 01132562 4 4 Q40108 平垫圈 Пластинчатая шайба
16 41 13024082 1 废气涡轮增压器 Турбонагнетатель, работающий на выхлопных газах

13030669    1





13022356                    1





13024948                        1





13031561        1





13025612                1

17 41 13025740 2 2 2 卡箍 Хомут
18 41 13021614 1 1 1 V型槽卡箍 V-образный желобчатый хомут
19 41 13024490 2 2 2 2 ZG310-570 卡箍 Хомут
20 41 13025774 2 2 2 2 2 2 2 Ml 0*40 六角头螺栓 Шестиугольный головочный болт
21 41 01321459 2 2 2 2 2 2 2 Q33210 自锁螺母 Самоконтрящая гайка
22 41 13023660 1 1 1 增压器出气接管
23 41 13023657 1 1 1 “O”型槽密封圈 О-образное желобчатое уплотняющая шее кольцо
24 41 13025288 1 排气接管 Выхлопная соединительная труба
25 41 13026874 1 排气接管支架 Опора выхлопной соединительной трубы

13026873        1                           排气接管支座  Седло выхлопной соединительной трубы

26 41 01137083 5 六角头螺栓 Шестиугольный головочный болт
27 41 01132562 5 平垫片 Пластинчатая прокладка
28 41 01177981 8 7 7 弹簧垫圈 Пружинная шайба

29 41 13025947 1 1 1 增压器排气垫片 Выхлопная прокладка нагнетателя
