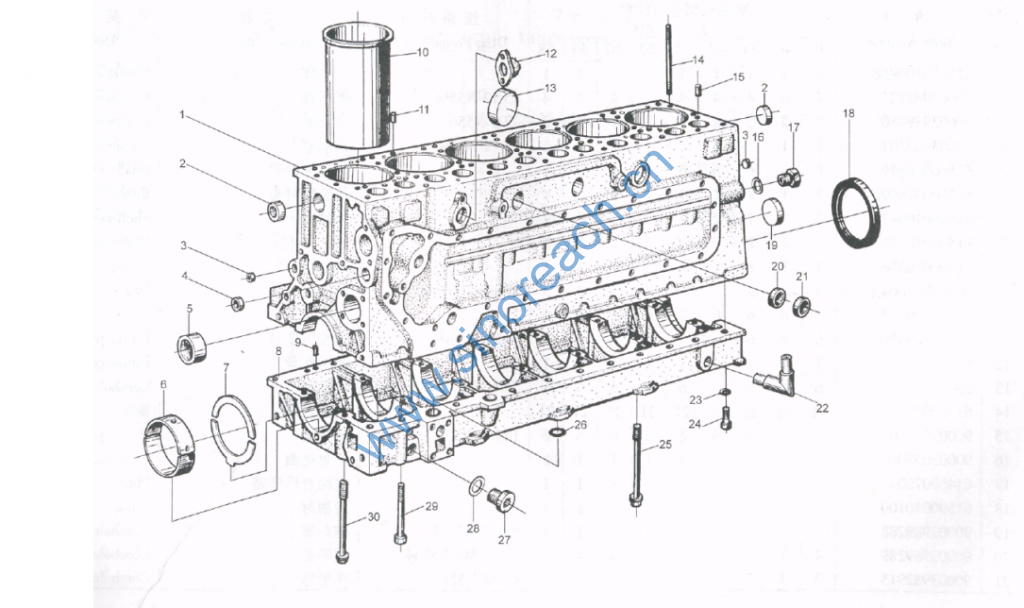

WD615 БЛОК ЦИЛИНДРОВ (рис. 1) CRANKCASE

1 61560010095B 1 1 1 1 1 1 1 1 1 Блок цилиндров Crankcaase
2 90003982121 4 4 4 4 4 4 4 4 4 45/12 N5564 Пробка чашеобразная Corehole plug
3 90003989480 2 2 2 2 2 2 2 2 2 17/8 N5564 Пробка чашеобразная Corehole plug
4 90003989204 1 1 1 1 1 1 1 1 1 28/12 N5560 Пробка чашеобразная Corehole plug
5 61560010029 6 6 6 6 6 6 6 6 6 Втулка распредвала Bush
612600010990 1 1 1 1 1 1 1 1 1 Втулка распредвала Bush
6 81500010046 7 7 7 7 7 7 7 7 7 Вкладыш коренной (компл.) Shell pin
7 81500010125 2 2 2 2 2 2 2 2 2 Уплотнительная шайба (компл.) Stop washer
8 61500010366 1 1 1 1 1 1 1 1 1 Постель коленчатого вала Crank case
9 90003901604A 3 3 3 3 3 3 3 3 3 12m6x26 D00007 Вкладыш цилиндрический Dowel pin
10 61500010344 6 6 6 6 6 6 6 6 6 Гильза цилиндра Liner
11 90003909626 6 6 6 6 6 6 6 6 6 6×12 D01481 Вкладыш цилиндрический Dowel pin
12 614010279 1 1 1 1 1 1 1 1 1 Газоотводный патрубок Elbow connector
13 90003989210 6 6 6 6 6 6 6 6 6 75/14 N5564 Пробка чашеобразная Corehole plug
14 61500010185 21 21 21 21 21 21 21 21 21 Шпилька головки блока Bolt
15 90003901604 6 6 6 6 6 6 6 6 6 12m6x20 DIN7 Вкладыш цилиндрический Dowel pin
16 90003098086 1 1 1 1 1 1 1 1 1 Кольцо уплотнительное
Seal ring
17 61460070011 1 1 1 1 1 1 1 1 1 Болт Plug
18 61500010100 1 1 1 1 1 1 1 1 1 Сальник коленвала задний Gasket
19 90003989288 1 1 1 1 1 1 1 1 1 65/14 N5564 Пробка чашеобразная Corehole plug
20 90003989289 4 4 4 4 4 4 4 4 4 40/12 MS N5564 Пробка чашеобразная Corehole plug
21 90003982915 3 3 3 3 3 3 3 3 3 45/12 N5564 Пробка чашеобразная Corehole plug

22 612600070097 1 1 1 1 1 1 1 1 1 Масляная трубка-отвод Pipe
23 188250083 22 22 22 22 22 22 22 22 22 Шайба Washer
24 90003862428 22 22 22 22 22 22 22 22 22 M8x25 DIN912 Шпилька (под угольник) Screw
25 614010217 1 1 1 1 1 1 1 1 1 Болт Bolt
26 81400010032 2 2 2 2 2 2 2 2 2 Уплотнительная шайба Seal ring
27 90003962050 1 1 1 1 1 1 1 1 1 M30xl.5 D00908 Пробка Plug
28 90003098086 1 1 1 1 1 1 1 1 1 AKM N05125 Уплотнительная прокладка Seal washer
29 90003802493 2 2 2 2 2 2 2 2 2 M8x110 DIN933 Болт Bolt
30 614010114 13 13 13 13 13 13 13 13 13 Болт Bolt
