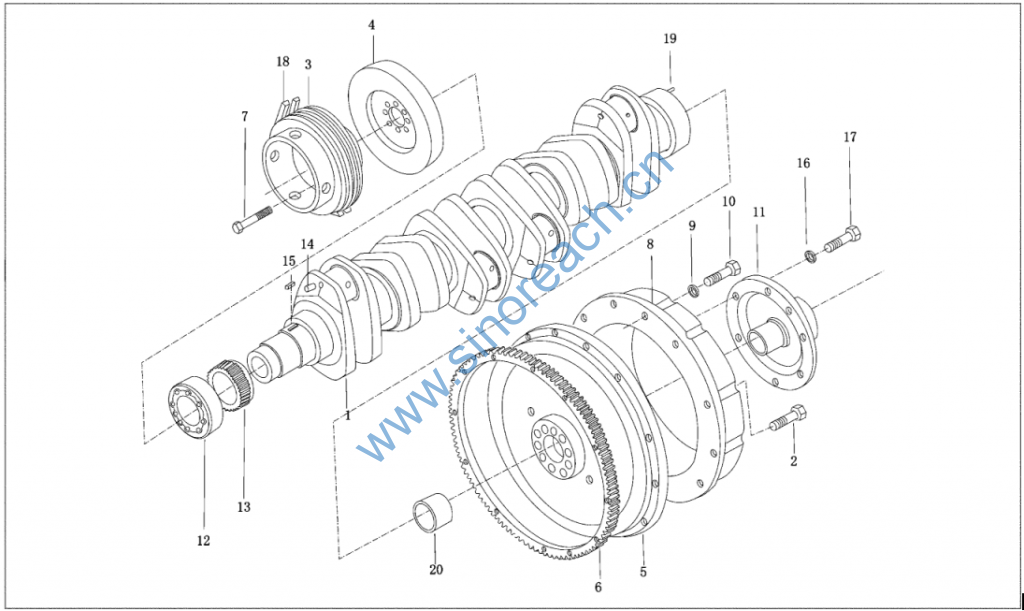

曲轴飞轮 Маховика коленчатого вала

序号
№ п/п 图 号
№ чертежа 柴油机型(件数)
Модель дизеля (количество мест) 规格标准 Характеристика 中文名称 Наименование на китайском языке 俄文名称
Наименование на русском языке
28 29 31A 36 36A T1-3A
1 6150020071 1 1 1 1 1 曲轴总成 Коленчатый вал в сборе
615T1020071 1 曲轴总成 Коленчатый вал в сборе
61500020012 1 1 1 1 1 1 曲轴 Коленчатый вал
2 61500020046 9 9 9 9 六角头螺栓 Шестиугольный головочный болт
612600020011 9 六角头螺栓 Шестиугольный головочный болт
615T1020046 9 六角头螺栓 Шестиугольный головочный болт
3 612600020081 1 皮带轮 Шкив
612600020016 1 皮带轮 Шкив
612600020139 1 1 1 皮带轮 Шкив
612600020163 1 皮带轮 Шкив
4 61560020010 1 1 1 1 1 1 减震器 Амортизатор
5 615G00020041 1 1 1 飞轮 Маховик
612600020140 1 飞轮 Маховик
61500020018 1 飞轮总成 Маховик в сборе
612600020198 1 飞轮总成 Маховик в сборе
6 612600020208 1 1 1 1 飞轮尺圈 Венец маховика
7 90003802558 8 8 8 8 8 六角头螺栓 Шестиугольный головочный болт
90003802578 8 六角头螺栓 Шестиугольный головочный болт
8 615G00020002 1 1 1 1 飞轮联接圈 Соединительное кольцо маховика
612600020125 1 飞轮联接圈 Соединительное кольцо маховика
9 90003931122 12 12 12 12 12 弹簧垫圈 Пружинная шайба
10 90003800543 12 12 12 12 12 M10×50D00931 六角头螺栓 Шестиугольный головочный болт

11 615G00020003 1 1 1 1 支架 Опорная рама
12 61500020070 1 1 1 1 1 法兰 Фланец
615T1020070 1 法兰 Фланец
13 614020038 1 1 1 1 1 1 曲轴齿轮 Шестерня коленчатого вала
14 90003961504 6 6 6 6 6 6 10h8×10 圆柱销 Цилиндрическая шпонка
15 90003960569 1 1 1 1 1 1 A8×7×28 普通平键 Простая плоская шпонка
16 90003932024 6 6 6 6 6 6 B10 波形辫陛垫圈 Волнистая пружинная шайба
17 90003802523 6 6 6 6 6 M10×25 六角头螺栓 Шестиугольный головочный болт
18 61500020073 2 三角皮带 Клиновидный ремень
61500060217 2 三角皮带 Клиновидный ремень
19 90003901418 1 1 1 1 1 8m6× 18 圆柱销 Цилиндрическая шпонка
20 615G00020001 1 1 1 1 衬套 Гильза
