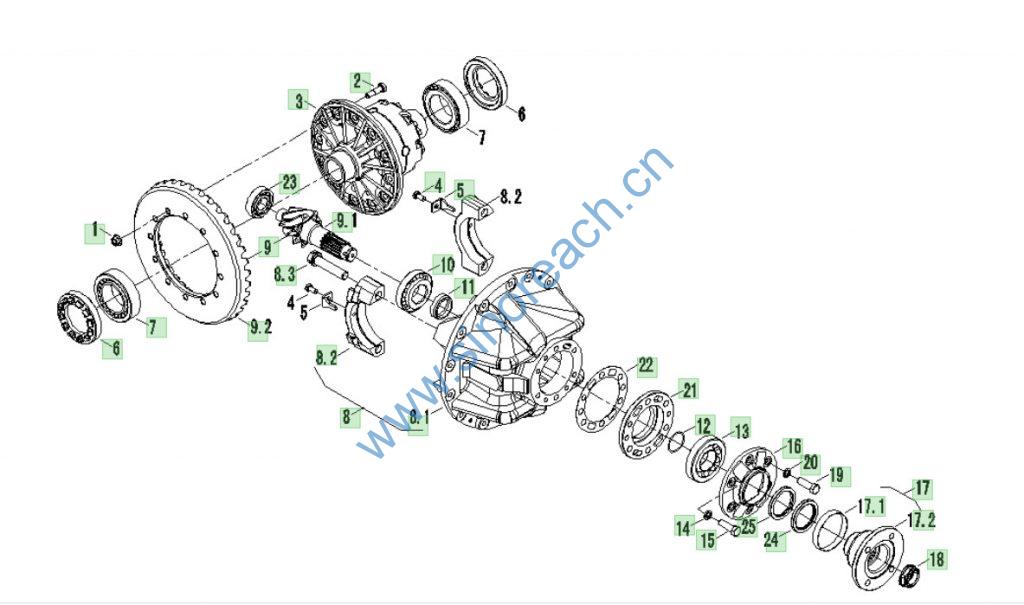

9D650-27D220000A0 后桥主减速器总成 Rear axle main reducer assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
9D650-26D220008A0 螺栓M12X1.25X45 12 分总成 2
GBT283-NUP306E 圆柱滚子轴承 1 分总成 23
9D650-26D220007A0 伞齿轮调整垫 1 分总成 22
9B656-26C220009A0 锁紧片 2 分总成 5
9D650-26D220001A0 轴承座 1 分总成 21
9D650-26D220002A0 油封盖 1 分总成 16
9D650-26D220003A0 差速器螺母 2 分总成 6
9D650-26D220004A0 隔套 1 分总成 11
9D650-26D220005A0 锁紧螺母 1 分总成 18
9D650-26D220006A0 轴承调整垫 1 分总成 12
9D650-26D225000A0 圆柱滚子轴承102306 1 分总成
9D650-26D226000A0 圆锥滚子轴承7814E 2 分总成
9D650-26D220009A0 螺栓M14X1.5X45 5 分总成 19
9D650-26D220010A0 圆锥滚子轴承7814E 2 分总成 7
9D650-26D221000A0 连接法兰组件 1 分总成 17
9D650-26D221001A0 连接法兰 1 分总成 17.2
9D650-26D221002A0 防尘罩 1 分总成 17.1
9D650-26D223000A0 主减壳总成 1 分总成 8
9D650-26D223001A0 主减壳体 1 分总成 8.1
9D650-26D223002A0 轴承盖 2 分总成 8.2
9D650-26D223003A0 螺栓M20X1.5 4 分总成 8.3
9D650-26D224000A0 差速器总成 1 分总成 3
9D650-27D222000A0 后桥主传动锥齿轮副 1 分总成 9
9D650-27D222001A0 后桥主动螺旋伞齿轮 1 分总成 9.1
9D650-27D222002A0 后桥被动螺旋伞齿轮 1 分总成 9.2
9F650-26B220013A0 GB32.1-1988螺栓M10x20-8.8 2 分总成 4
GBT297-31309 圆锥滚子轴承 1 分总成 13
GBT297-31310 圆锥滚子轴承 1 分总成 10
GBT5786-M12X1.5X45-10.9 六角头螺栓 1 分总成 15
GBT6177.2-M12X1.25-10 六角法兰面螺母 12 分总成 1
GBT93-12 标准型弹簧垫圈 1 分总成 14
GBT93-14 标准型弹簧垫圈 5 分总成 20
GBT9877.1-B60X80X8D 内包骨架旋转轴唇形密封圈 1 分总成 25
GBT9877.1-FB60X80X8D 内包骨架旋转轴唇形密封圈 1 分总成 24
