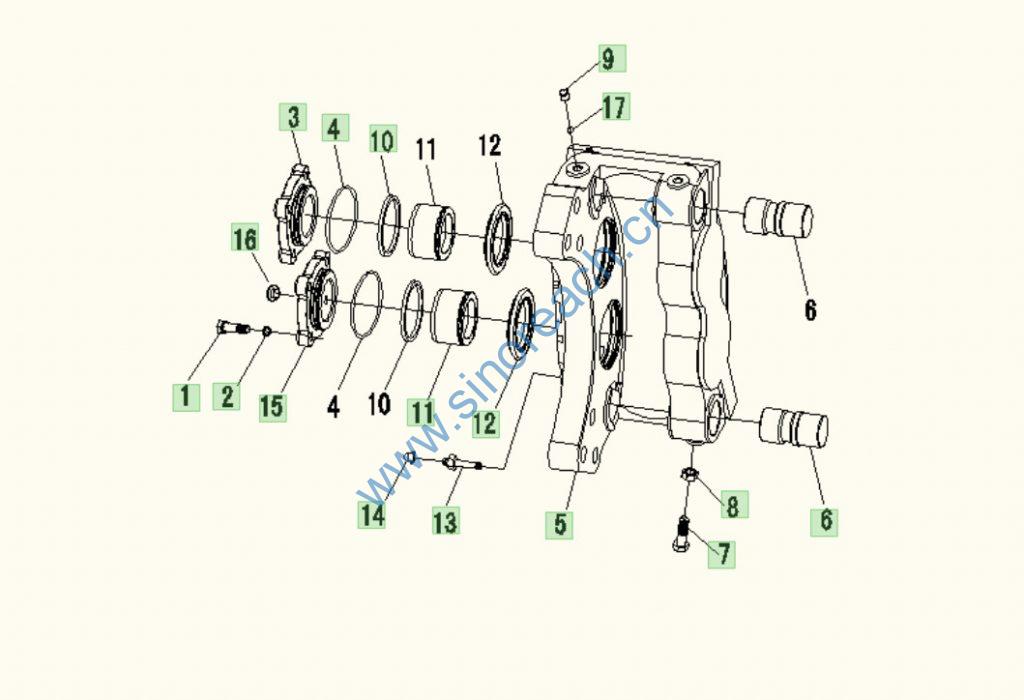

9D650-26D260000A0 制动钳总成2 Brake caliper assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B00549+JF·A·SM·02 销轴 4 分总成 6
B00549+JF·A·SM·03 防尘罩 4 分总成 12
B00549+JF·A·SM·04 矩形密封圈 4 分总成 10
B00549+JF·A·SM·05 进油分泵盖 1 分总成 15
B00549+JF·A·SM·07 孔塞 1 分总成 16
B00549+JF·A·SM·08 活塞 4 分总成 11
B00549+JF·A·SM·09 封油分泵盖 1 分总成 3
B00549+JF·A·SM·10 放气嘴 2 分总成 13
B00549+JF·A·SM·11 放气嘴罩 2 分总成 14
B00549+JF·A·SM·12 锥销 4 分总成 9
GB308-2002 钢球φ9 2 分总成 17
GBT3452.1-75X3.1G O型橡胶密封圈 2 分总成 4
GBT5782-M10X30-8.8-A3L 六角头螺栓 4 分总成 7
GBT5782-M10X35-8.8-A3L 六角头螺栓 8 分总成 1
GBT6170-M10-8-A3L 1型六角螺母 4 分总成 8
GBT93-10-A3L 标准型弹簧垫圈 8 分总成 2
B00549+JF·A·SM·01 夹钳体 1 分总成 5
