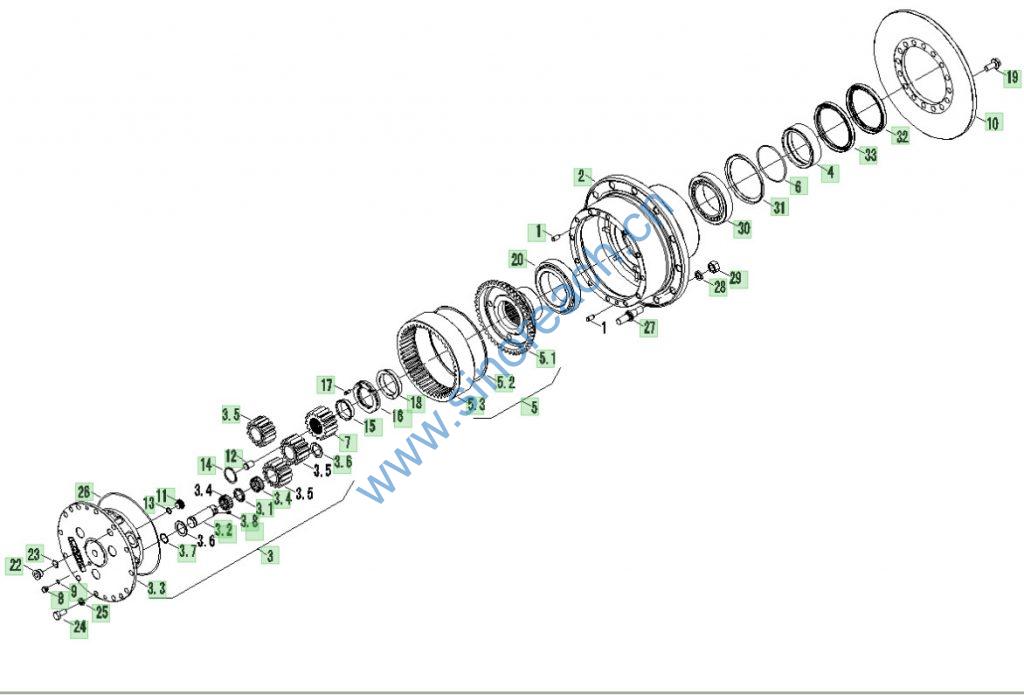

9D650-26D230000A0 轮边减速器总成 Wheel reducer assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
9D650-26D230001A0 轮毂 1 分总成 2
9D650-26D230002A0 行星轮架 1 分总成 3.3
9D650-26D230003A0 制动盘 1 分总成 10
9D650-26D230004A0 行星轮轴 3 分总成 3.2
9D650-26D230004B0 行星轮轴 3 分总成 3.2-1
9D650-26D230005A0 行星轮垫 6 分总成 3.6
9D650-26D230006A0 螺母M75X2 1 分总成 16
9D650-26D230007A0 隔套 3 分总成 3.1
9D650-26D230008A0 调整支柱 1 分总成 12
9D650-26D230009A0 锥套 1 分总成 18
9D650-26D230010A0 油封座 1 分总成 4
9D650-26D230011A0 挡油板 1 分总成 31
9D650-26D230012A0 限位块 1 分总成 11
9D650-26D230013A0 轮辋螺栓M20X1.5 12 分总成 27
9D650-26D230014A0 螺栓M18X2 16 分总成 19
9D650-26D230015A0 螺栓M8X1 2 分总成 17
9D650-26D230016A0 螺塞 1 分总成 8
9D650-26D230017A0 螺栓M16X1.5X30 12 分总成 24
9D650-26D230018A0 O形橡胶密封圈286X3 1 分总成 26
9D650-26D231000A0 轮边齿轮副 1 分总成
9D650-26D231001A0 太阳轮 1 分总成 7
9D650-26D231002A0 行星轮 3 分总成 3.5
9D650-26D231100A0 齿圈支承组件 1 分总成 5
9D650-26D231101A0 齿圈 1 分总成 5.3
9D650-26D231102A0 齿圈支承 1 分总成 5.1
9D650-26D231103A0 卡环 1 分总成 5.2
9F650-26B230016A0 螺塞 1 分总成
9F650-26B230017A0 隔套 1 分总成 15
9F650-26B233000A0 螺塞合件 1 分总成 22
B00549+MW930S-8303900 行星轮架总成 1 分总成 3
GB3452.1-10.0X1.80G 液压气动用O形橡胶密封圈 1 分总成 9
GBT119.2-12X26 圆柱销 2 分总成 1
GBT297-32022 圆锥滚子轴承 1 分总成 30
GBT297-32024 圆锥滚子轴承 1 分总成 20
GBT309-6X21.8-G3 滚针 126 分总成 3.4
GBT3452.1-10.0X1.80G 液压气动用O形橡胶密封圈 1 分总成
GBT3452.1-10.0X1.80G-70 液压气动用O形橡胶密封圈 1 分总成
GBT3452.1-122X3.55G 液压气动用O形橡胶密封圈 1 分总成 6
GBT3452.1-17.0X2.65G-70 液压气动用O形橡胶密封圈 1 分总成 13
GBT3452.1-21.2X2.65G-70 液压气动用O形橡胶密封圈 1 分总成 23
GBT3452.1-29.0X2.65G-70 液压气动用O形橡胶密封圈 3 分总成 3.7
GBT6171-M20X1.5-10 1型六角螺母 12 分总成 29
GBT75-M8X12-14H 开槽长圆柱端紧定螺钉 3 分总成 3.8
GBT75-M8X14-22H 开槽长圆柱端紧定螺钉 3 分总成 3.8-1
GBT894.1-50 轴用弹性挡圈 1 分总成 14
GBT93-16 标准型弹簧垫圈 12 分总成 25
GBT93-20 标准型弹簧垫圈 12 分总成 28
GBT9877.1-B140X170X15D 内包骨架旋转轴唇形密封圈 1 分总成 32
GBT9877.1-FB140X170X15D 内包骨架旋转轴唇形密封圈 1 分总成 33
9D650-26D230002A1 行星轮架 1 分总成
9D650-26D230006B0 螺母M75X2 1 分总成
9D650-26D230012B0 限位块 1 分总成
9D650-26D230015B0 六角头头部带孔螺栓细牙M10X1X13 2 分总成
