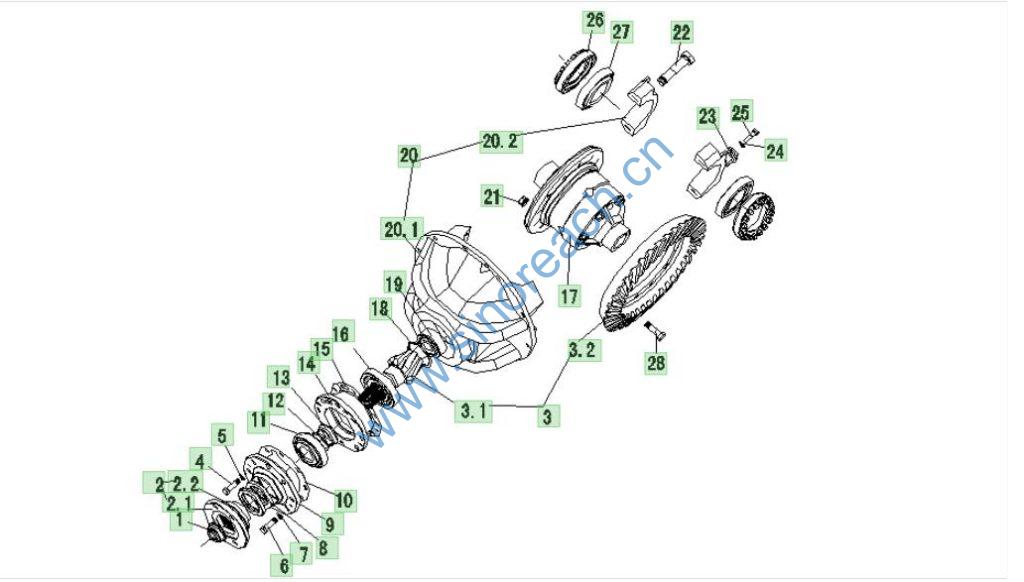

B01347+CZH321.1 后主减速器总成 Rear main reducer assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B01347+404325 垫片 1 零件 12
B01347+70003199 后主传动齿轮副 1 分总成 3
B01347+75200033 轴承盖 2 零件 20.2
B01347+75200036 调整垫片 1 零件 15
B01347+75200040 衬垫 1 零件 10
B01347+75200046 防尘罩 1 零件 2.2
B01347+75200053A 锁紧片 2 零件 23
“B01347+75201829C
” 被动螺旋锥齿轮 1 零件 3.2
B01347+75203617B 主减速器盖 1 零件 9
B01347+75500003 螺栓 4 零件 28
B01347+75500005 螺栓 7 零件 4
B01347+75500006 螺栓 1 零件 6
B01347+75502600 螺栓 4 零件 22
B01347+75600311 轴承 1 零件 19
B01347+82000403A 输入法兰组件 1 分总成 2
B01347+82050402 法兰 1 零件 2.1
B01347+CZH320.1-1 主动螺伞 1 零件 3.1
B01347+CZQ320.1.1 差速器总成 1 分总成 17
B01347+CZQ320.1-2 锁紧螺母M36X1.5 1 零件 1
B01347+ZL30-Q.3 主减速器壳 1 分总成 20
B01347+ZL30-Q.3-1 轴承隔套 1 零件 13
B01347+ZL30-Q.3-2 轴承座 1 零件 14
GBT93-14-A0P 标准型弹簧垫圈 7 零件 5
B01347+ZL30-Q.3-3 主减速器壳 1 零件 20.1
B01347+ZL30-Q.3-4 差速器调整螺母 2 零件 26
GBT297-30215 轴承30215 2 零件 27
GBT297-30310 轴承30310 1 零件 11
GBT297-30311 轴承30311 1 零件 16
GBT32.1-M10X20-8.8 六角头头部带孔螺栓 2 零件 25
GBT6187.2-M14X1.5 全金属六角法兰面锁紧螺母(细牙) 12 零件 21
GBT894.1-80 挡圈80 1 零件 18
GBT93-10-A0P 标准型弹簧垫圈 2 分总成 24
GBT93-12-A0P 标准型弹簧垫圈 1 分总成 7
GBT9877.1-FB65X90X10F 内包骨旋转轴唇型密封圈 2 零件 8
