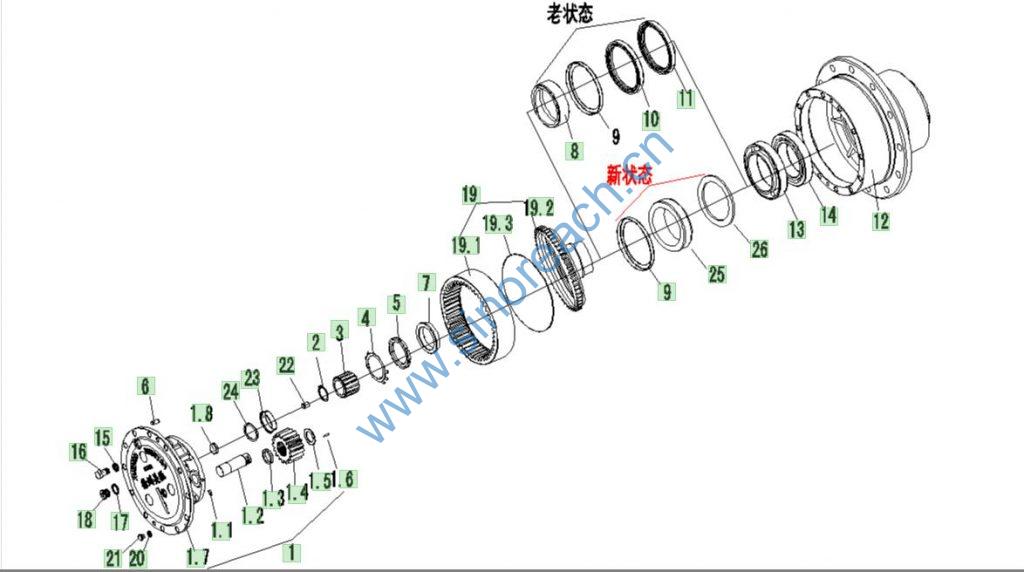

B00256+83351200 轮边减速器总成 Wheel reducer assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B00256+79900469 行星轮架总成 1 分总成 1
B00256+83021509 油封座 1 零件 8
B00256+83021510 挡油板 1 零件 9
B00256+83021511 隔套 3 零件 1.3
B00256+83240201 行星轮架 1 零件 1.7
B00256+83240202 轮毂 1 零件 12
B00256+83240203 太阳轮 1 零件 3
B00256+83240204 行星轮 3 零件 1.4
B00256+83240205 行星轮轴 3 零件 1.2
B00256+50012035 螺栓M16X1.5X30 12 零件 16
B00256+50160003 螺钉M8X15 3 零件 1.1
B00256+51270006 销12X24 2 零件 6
B00256+52020006 垫圈16 12 零件 15
B00256+52060005 垫圈75 1 零件 4
B00256+52100009 挡圈 1 零件 2
B00256+53100005 油封FB140X170X15 1 零件 11
B00256+53200002 组合密封垫12 1 零件 20
B00256+53200005 组合密封垫24 1 零件 17
B00256+53500013 HMS4油封140X170X15 1 零件 10
B00256+53510009 MFC油封130X170X15 1 分总成 25
B00256+54100005 轴承32022 1 零件 14
B00256+54100006 轴承32024E 1 零件 13
B00256+54400006 滚针6X21.8 126 零件 1.6
B00256+71270231 螺母M75X2 2 零件 5
B00256+75500197 螺塞M24X1.5 1 零件 18
B00256+75500842 螺塞M12X1.25X9 1 零件 21
B00256+77000021 隔套 1 零件 23
B00256+77000081 锥套 1 零件 7
B00256+79500132-134 调整垫片组 1 零件 24
B00256+79605020 调整支柱组 1 零件 22
B00256+83240206 限位块 1 零件 1.8
B00256+83240207 齿圈支承总成 1 分总成 19
B00256+83240208 齿圈 1 零件 19.1
B00256+83240209 齿圈支承 1 零件 19.2
B00256+83240210 卡环 1 零件 19.3
B00256+83240211 行星轮垫 6 零件 1.5
B00256+93200025 挡板 1 分总成 26
