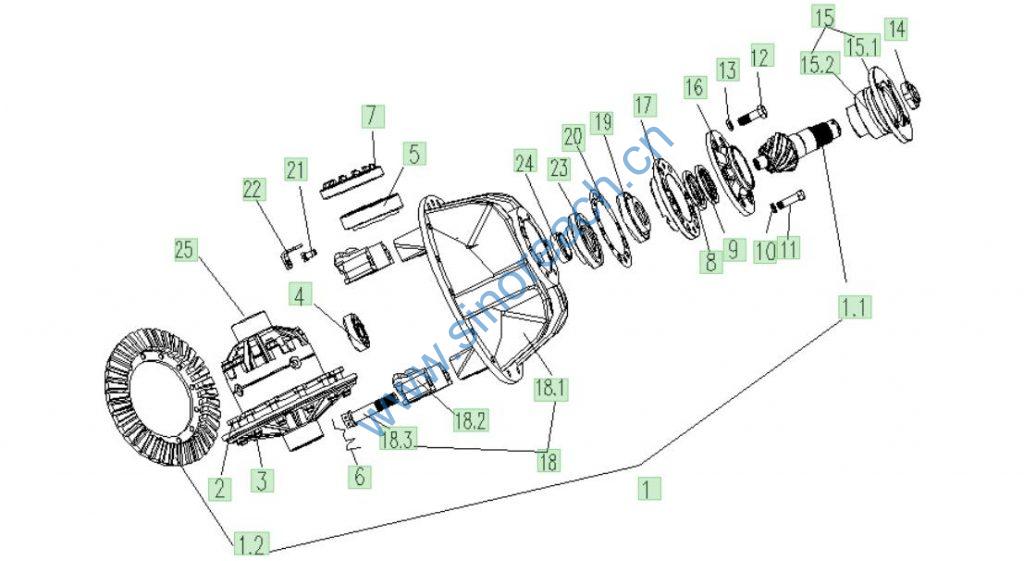

B00256+82351100 后主减速器总成 Rear main reducer assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B00256+50004003 螺栓M10X20 2 零件 21
B00256+51040002 螺母M12X1.25 12 零件 2
B00256+52020004 垫圈12 1 零件 10
B00256+52020005 垫圈14 5 零件 13
B00256+53500020 HMS4油封60X80X8 1 零件 9
B00256+53500021 HMSA7油封 60X80X8 1 零件 8
B00256+54000001 轴承102306 1 零件 4
B00256+54100011 轴承31309 1 零件 19
B00256+54100012 轴承31310 1 零件 23
B00256+54100038 轴承7814 2 零件 5
B00256+56000018 锁紧铁丝φ2X800 2 零件 6
B00256+75200035 盖 1 零件 18.2
B00256+75200054 锁紧片 2 零件 22
B00256+75200100 调整螺母 2 零件 7
B00256+75200142 防尘罩 1 零件 15.2
B00256+75201054 主减速器壳体 1 零件 18.1
B00256+75203629 盖 1 零件 16
B00256+75500005 螺栓M14X1.5X45 5 零件 12
B00256+75500006 螺栓M12X1.5X45 1 零件 11
B00256+75500010 螺栓M12X1.25 12 零件 3
B00256+75500013 锁紧螺母 1 零件 14
B00256+75502601 螺栓M22X2.5 4 零件 18.3
B00256+79605003 调整垫片组 1 零件 20
B00256+79800023 主减速器壳体组件 1 分总成 18
B00256+82214206 轴承座 1 零件 17
B00256+82214207 差速器总成 1 零件 25
B00256+82215101 后主传动齿轮副 1 分总成 1
B00256+82215102 主动螺旋锥齿轮 1 零件 1.1
B00256+82215103 被动螺旋锥齿轮 1 零件 1.2
B00256+82350201 连接法兰组件 1 分总成 15
B00256+82350202 连接法兰 1 零件 15.1
B00256+82666203 调整隔套组 1 零件 24
