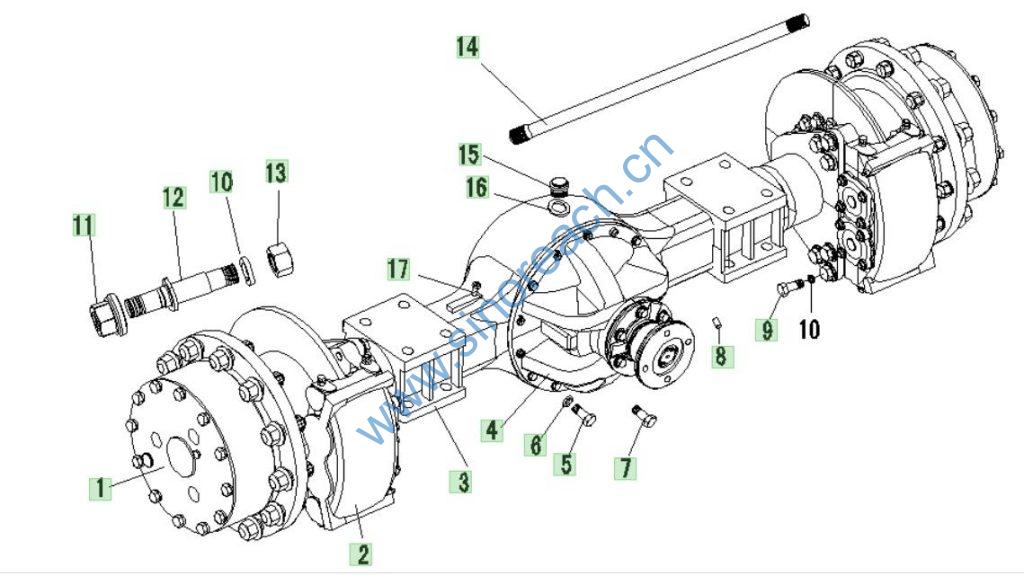

B01305+9D650-27D010000A0 后桥总成ZL30 Rear axle assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B01305+ZL30-00-04A 桥壳总成 1 分总成 3
B01305+JF.A.SM 制动器总成 2 分总成 2
B01305+ZL30-00-05B 后主减速器总成 1 分总成 4
B01305+ZL30-008 半轴 2 分总成 14
B01305+ZL30-042 轮辋螺栓 24 分总成 12
B01305+ZL30-043 轮辋螺母 24 分总成 11
B01305+ZL30-044 螺塞M24X1.5 2 分总成 15
B01305+ZL30-045 组合密封垫24 2 分总成 16
B01305+ZL30-053 圆柱销A10X30 2 分总成 8
B01305+ZL30-062 通气塞 1 分总成 17
GBT5782-M10X35-8.8-A2L 六角头螺栓 10 分总成 7
GBT5782-M10X40-8.8-A2L 六角头螺栓 4 分总成 5
GBT5782-M20X60-10.9-A2L 六角头螺栓 12 分总成 9
GBT6171-M20X1.5-10-A3L 1型六角螺母 24 分总成 13
GBT93-10-AOP 标准型弹簧垫圈 14 分总成 6
GBT93-20-A0P 标准型弹簧垫圈 36 分总成 10
B01305+ZL30-00-06 轮边减速器总成 2 分总成 1
