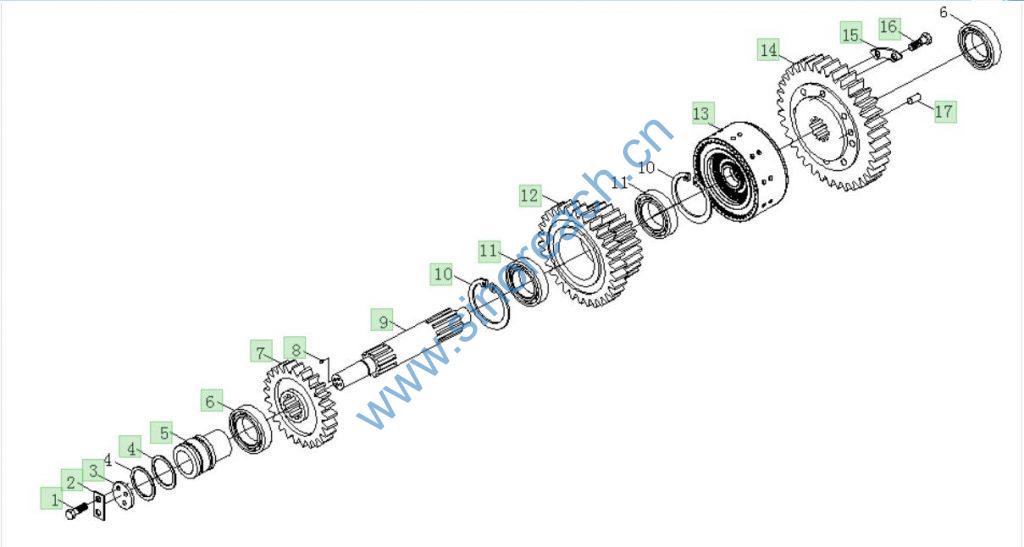

B00745+ZL30.04-00 Intermediate shaft assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B00745+ZL30.01-28 圆柱销A8X22 2 分总成 17
B00745+ZL30.04-01 中间轴低挡齿轮 1 分总成 7
B00745+ZL30.04-02 中间轴ⅡⅣ挡齿轮 1 分总成 12
B00745+ZL30.04-03 中间轴 1 分总成 9
B00745+ZL30.04-04 中间轴ⅠⅢ挡齿轮 1 分总成 14
B00745+ZL30.10-00.01 离合器总成 1 分总成 13
B00745+ZL30.10-01 止动垫 1 分总成 2
B00745+ZL30.10-02 轴端挡板 1 分总成 3
B00745+ZL30.10-03 内封油套 1 分总成 5
B00745+ZL30.10-04 闷塞 1 分总成 8
B00745+ZL30.10-15 锁止片 4 分总成 15
B00745+ZL30.10-16 活塞环 2 分总成 4
GBT296-6009 双列角接触球轴承 2 分总成 11
GBT297-32307 圆锥滚子轴承 2 分总成 6
GBT5783-M10X25-8.8-A3L 六角头螺栓 8 分总成 16
GBT5783-M8X16-8.8-A3L 六角头螺栓 2 分总成 1
GBT893.1-75 孔用弹性挡圈 2 分总成 10
