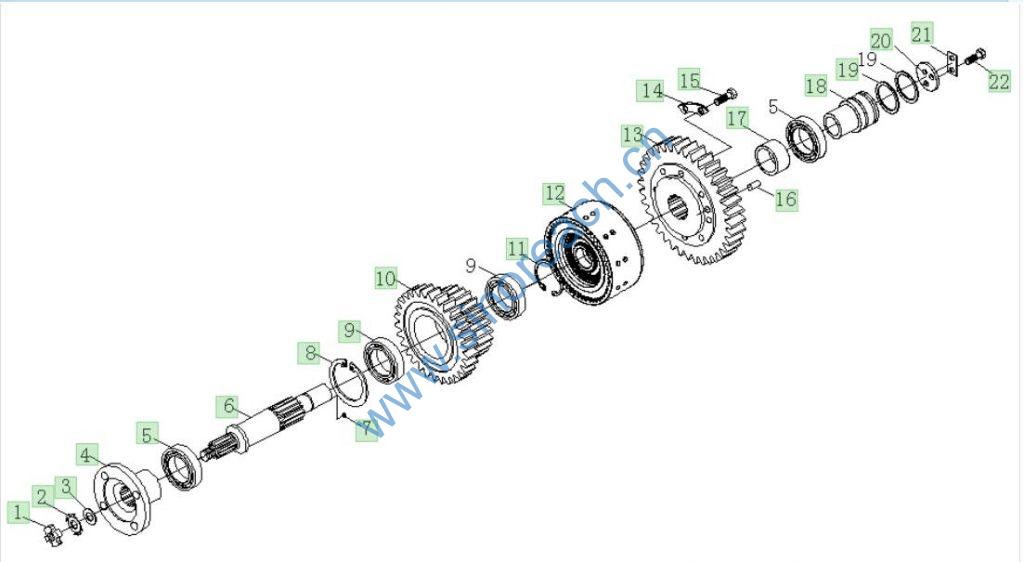

B00745+ZL30.03-00 Input shaft assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B00745+ZL30.01-19 输入轴压板 1 分总成 3
B00745+ZL30.01-25 输入法兰总成 1 分总成 4
B00745+ZL30.01-28 圆柱销A8X22 2 分总成 16
B00745+ZL30.03-03 输入轴 1 分总成 6
B00745+ZL30.03-06 输入轴Ⅱ/Ⅳ挡齿轮 1 分总成 13
B00745+ZL30.03-08 输入轴轴套 1 分总成 17
B00745+ZL30.10-00.01 离合器总成 1 分总成 12
B00745+ZL30.10-01 止动垫 1 分总成 21
B00745+ZL30.10-02 轴端挡板 1 分总成 20
B00745+ZL30.10-03 内封油套 1 分总成 18
B00745+ZL30.10-04 闷塞 1 分总成 7
B00745+ZL30.10-05 挡圈 1 分总成 11
B00745+ZL30.10-15 锁止片 4 分总成 14
B00745+ZL30.10-16 活塞环 2 分总成 19
B00745+ZLZL30.03-04 输入轴Ⅰ/Ⅲ挡齿轮 1 分总成 10
GBT297-32207 圆锥滚子轴承 2 分总成 5
GBT5783-M10X25-8.8-A3L 六角头螺栓 8 分总成 15
GBT5783-M8X16-8.8-A3L 六角头螺栓 2 分总成 22
GBT812-M20X1.5 圆螺母 1 分总成 1
GBT858-20 圆螺母用止动垫圈 1 分总成 2
GBT893.1-75 孔用弹性挡圈 2 分总成 8
GBT276-6009 深沟球轴承 2 分总成 9
