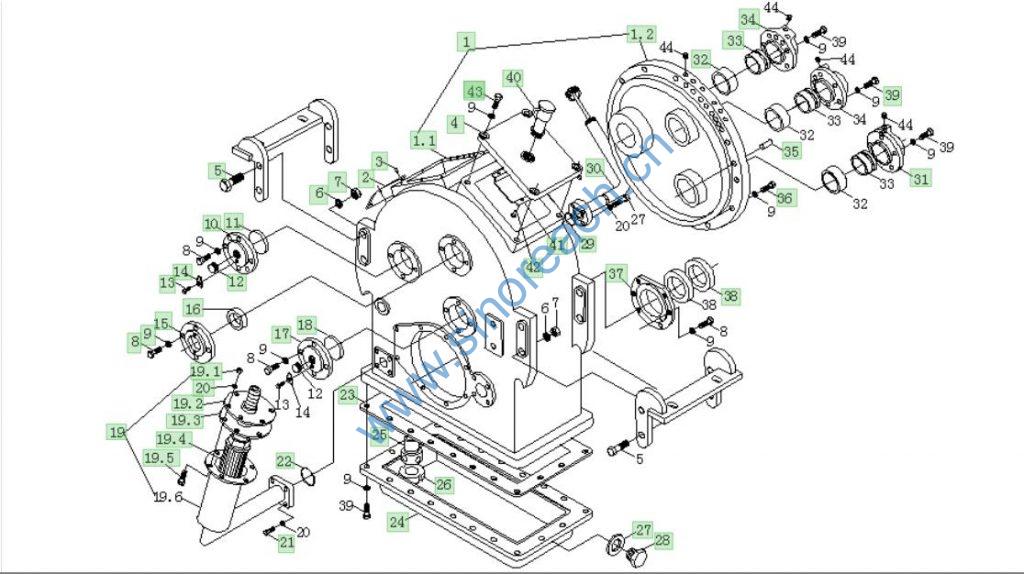

B00745+ZL30.01-00 gearbox parts

配件编号 配件名称 配件数量 配件类型 图位置编号
B00745+ZL30.01-22 油底壳纸垫 1 分总成 23
B00745+ZL30.01-24 放油螺塞 1 分总成 28
B00745+ZL30.01-27 外封轴套 3 分总成 33
B00745+ZL30.01-29 定位销B12X45 2 分总成 35
B00745+ZL30.06-00 滤油器总成 1 分总成 19
B00745+ZL30.06-01 滤油器焊接件 1 分总成 19.6
B00745+ZL30.06-06 滤芯WL100X100-J 1 分总成 19.4
B00745+ZL30.06-08 垫片 1 分总成 19.3
B00745+ZL30.06-09 出油法兰总成 1 分总成 19.2
B00745+ZL30.07-00 变速箱加油管总成 1 分总成 30
B00745+ZL30.1-11 输出轴前端盖 1 分总成 37
B00745+ZL30.12-00 呼吸器总成 1 分总成 40
B00745+ZL30-01-25 轴套 3 分总成 32
B00745+ZL30-Ⅰ 铭牌 1 分总成 2
GBT109-M4X20 平头铆钉 4 分总成 42
GBT3452.1-22.4X2.65G 液压气动用O形橡胶密封圈 1 分总成 27
GBT3452.1-40X3.1G 液压气动用O形橡胶密封圈 1 分总成 29
GBT3452.1-50X4G 液压气动用O形橡胶密封圈 1 分总成 22
GBT5783-M10X25-8.8-A3L 六角头螺栓 18 分总成 8
GBT5783-M10X30-8.8-A3L 六角头螺栓 13 分总成 39
GBT5783-M10X35-8.8-A3L 六角头螺栓 4 分总成 43
GBT5783-M16X75-8.8-A3L 六角头螺栓 8 分总成 5
GBT5783-M6X6-8.8-A3L 六角头螺栓 2 分总成 13
GBT5783-M8X25-8.8-A3L 六角头螺栓 6 零件 19.5
GBT5783-M8X30-8.8-A3L 六角头螺栓 8 零件 21
GBT6170-M16-8-A2L 1型六角螺母 8 分总成 7
GBT6170-M8-8-A2L 1型六角螺母 6 分总成 19.1
GBT827-2X6-A0P 标牌铆钉 4 分总成 3
GBT70.1-M10X30-8.8-A3L 内六角圆柱头螺钉 13 分总成 36
GBT93-10-A0P 标准型弹簧垫圈 57 分总成 9
GBT93-16-A0P 标准型弹簧垫圈 8 分总成 6
GBT93-8-A0P 标准型弹簧垫圈 14 分总成 20
B00745+HG4-692-67-PD45X62X12 油封 1 分总成 16
B00745+HG4-692-67-SG65X90X12 油封 2 分总成 38
B00745+luosaiZ1/8 螺塞 12 分总成 44
B00745+ZL30.01-01 箱体 1 分总成 1.1
B00745+ZL30.01-01/02 箱体及大端盖总成 1 分总成 1
B00745+ZL30.01-02 大端盖 1 分总成 1.2
B00745+ZL30.01-03 倒挡轴端盖 1 分总成 10
B00745+ZL30.01-05 倒挡轴调整环 2 分总成 11
B00745+ZL30.01-06 调整螺丝 2 分总成 12
B00745+ZL30.01-07 止动片 2 分总成 14
B00745+ZL30.01-08 输入轴端盖 1 分总成 15
B00745+ZL30.01-09 中间轴端盖 1 分总成 17
B00745+ZL30.01-10 输入倒档轴进油端盖 2 分总成 34
B00745+ZL30.01-12 中间进油端盖 1 分总成 31
B00745+ZL30.01-14 调整垫 1 分总成 18
B00745+ZL30.01-16 油底壳 1 分总成 24
B00745+ZL30.01-17 吸油管 1 分总成 25
B00745+ZL30.01-18 永久磁铁 1 分总成 26
B00745+ZL30.01-21 箱盖 1 分总成 4
B00745+ZL30.01-21.2 挡油板 1 分总成 41
