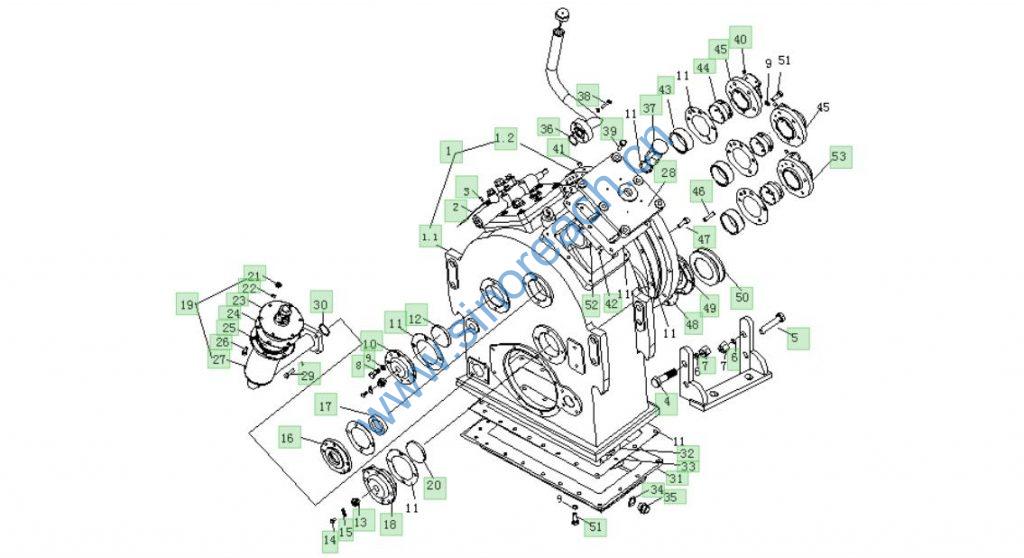

B00508+ZL20-030001-71 Gearbox parts

配件编号 配件名称 配件数量 配件类型 图位置编号
B00508+ZL20-030100A 通风器总成 1 分总成 37
B00508+ZL20-031000B 变速箱大端盖 1 零件 1.2
B00508+ZL20-031005 闷塞 6 零件 41
B00508+ZL20-034001 油底壳 1 零件 31
B00508+ZL20-034004 垫圈 1 零件 34
B00508+ZL20-034005 螺塞 1 零件 35
B00508+ZL20-035001/A 进油端盖 2 零件 45
B00508+ZL20-035001/C 进油端盖 1 零件 53
B00508+ZL20-035002 外封油套 3 零件 44
GB1235-1976-40X3.1 O形橡胶密封圈 1 零件 36
GBT119.1-10m6X40-A1 圆柱销 2 零件 46
GBT5783-M10X30-8.8-A3L 六角头螺栓 43 分总成 51
GBT5783-M10X35-8.8-A3L 六角头螺栓 6 分总成 39
GBT5783-M16X75-8.8-A3L 六角头螺栓 6 零件 5,8
GBT5783-M16X80-8.8-A3L 六角头螺栓 2 零件 4
GBT5783-M6X6-8.8-A3L 六角头螺栓 2 零件 14
GBT5783-M8X25-8.8-A3L 六角头螺栓 6 零件 26
GBT5783-M8X30-8.8-A3L 六角头螺栓 4 零件 29,38
GBT6170-M16-8-A3L 1型六角螺母 8 零件 7
GBT6170-M8-8-A3L 1型六角螺母 6 零件 21
B00508+ZL20-30003 端盖 1 零件 10
GBT70.1-M10X30-8.8-A3L 内六角圆柱头螺钉 13 零件 47
GBT867-4X18-A2L 半圆头铆钉 4 零件 42
GBT93-10-A0P 标准型弹簧垫圈 88 分总成 9
GBT93-16-A0P 标准型弹簧垫圈 8 分总成 6
GBT93-8-A0P 标准型弹簧垫圈 14 零件 22
GBT9877.1-FB45X62X12F 唇形密封圈 1 零件 17
GBT9877.1-FB65X90X10F 唇形密封圈 2 零件 50
JB4005-1985-3.2X7 标牌铆钉 4 零件 3
B00508+403091 铭牌 1 零件 2
B00508+Q21-34-7 闷塞 6 零件 40
B00508+Q26-01-50X4 O形圈 1 零件 30
B00508+WU-100X100-J 滤芯 1 零件 25
B00508+ZL20-030001A 变速箱箱体 1 零件 1.1
B00508+ZL20-030001A/1000B 箱体及大端盖总成 1 分总成 1
B00508+ZL20-030004 止动片 2 零件 15
B00508+ZL20-030005 调整环 1 零件 12
B00508+ZL20-030006 调整螺丝 2 零件 13
B00508+ZL20-030007 吸油管 1 零件 32
B00508+ZL20-030008 输入轴端盖 2 零件 16
B00508+ZL20-030022 输出轴调整垫片 1 零件 48
B00508+ZL20-030026 前输出轴油封盖 1 零件 49
B00508+ZL20-030032 轴套 3 零件 43
B00508+ZL20-030039B 变速箱箱盖 1 零件 28
B00508+ZL20-030040-63 全车纸垫 1 零件 11
B00508+ZL20-030043 永久磁铁 1 零件 33
B00508+ZL20-030058 中间轴端盖 1 零件 18
B00508+ZL20-030059 中间轴调整环 1 零件 20
B00508+ZL20-030060 挡油盖 1 零件 52
B00508+ZL20-030062-1W1/2W1 筒体总成 1 分总成 27
B00508+ZL20-030062-3W1 法兰接头 1 零件 23
B00508+ZL20-030062-4 纸垫 1 零件 24
B00508+ZL20-030062W1 滤油器总成 1 分总成 19
