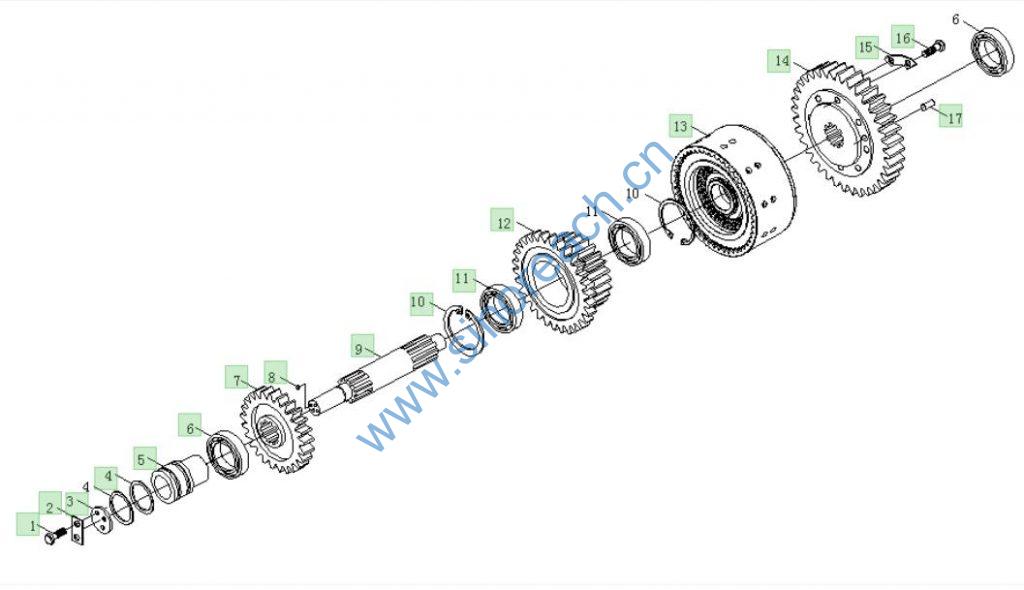

B00508+ZL20-033000X1 Intermediate shaft assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B00508+ZL20-032002A 轴端挡板 1 零件 3
B00508+ZL20-032003 内封油套 1 零件 5
B00508+ZL20-032006 止动垫 4 零件 15
B00508+ZL20-032009 闷塞 1 零件 8
B00508+ZL20-032100 离合器总成 1 分总成 13
B00508+ZL20-033001X1 齿轮（Z=24） 1 零件 7
B00508+ZL20-033002 中间轴 1 零件 9
B00508+ZL20-032001 止动垫 1 零件 2
B00508+ZL20-033004X1 齿轮（Z=41） 1 零件 12
B00508+ZL20-033005X1 齿轮（Z=54） 1 零件 14
B00508+CA10-350914A 活塞环 2 零件 4
GBT119.1-8m6X22-A0P 圆柱销 2 零件 17
GBT276-6009 深沟球轴承 2 零件 11
GBT297-32207 圆锥滚子轴承 2 零件 6
GBT5783-M10X25-8.8-A3L 六角头螺栓 8 零件 16
GBT5783-M8X16-8.8-A3L 六角头螺栓 2 零件 1
GBT893.2-75 孔用弹性挡圈 2 零件 10
