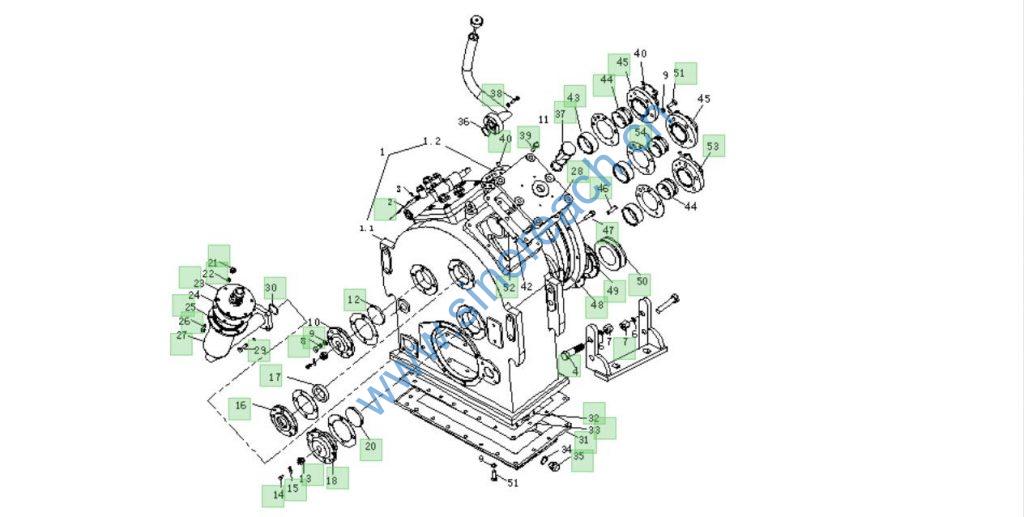

B00129+BD08-00001 gearbox assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B00129+01010-80825 螺栓M8X25 6 分总成 26
B00129+01010-80830 六角螺栓M8X30 4 分总成 29
B00129+01010-80835 六角螺栓M8X35 4 分总成 38
B00129+01010-81025 六角螺栓M10X25 18 分总成 8
B00129+01010-81030 六角螺栓M10X30 43 分总成 51
B00129+01010-81035 六角螺栓M10X35 6 分总成 39
B00129+01010-81680 六角螺栓M16X80 2 分总成 4
B00129+01252-31030 圆柱内六角螺钉M10X30 13 分总成 47
B00129+01580-10806 螺母M8 6 分总成 21
B00129+01580-11613 六角螺母M16 8 分总成 7
B00129+01602-20825 垫圈8 14 分总成 22
B00129+01602-21030 垫圈10 88 分总成 9
B00129+04020-01040 定位销A10X40 2 分总成 46
B00129+07012-00065 油封65X90X10 2 分总成 50
B00129+07043-00108 螺塞Rc1/8 12 分总成 40
B00129+07044-12412 螺塞 1 分总成 35
B00129+BD08-00001 箱体 1 分总成
B00129+BD08-00002 端盖 1 分总成
B00129+BD08-00003 止动片 2 分总成 15
B00129+BD08-00004 调整环 1 分总成 12
B00129+BD08-00005 调整螺丝 2 分总成 13
B00129+BD08-00007 输入轴端盖 2 分总成 16
B00129+BD08-00008 中间轴端盖 1 分总成 18
B00129+BD08-00009 挡油盖调整环 1 分总成 20
B00129+BD08-0000L 铭牌 1 分总成 2
B00129+BD08-00022 油底壳 1 分总成 31
B00129+BD08-00029 前输出轴调整垫片 7 分总成 48
B00129+BD08-00030 前输出轴封油盖 1 分总成 49
B00129+BD08-00032 轴套 3 分总成 43
B00129+BD08-00037 吸油管 1 分总成 32
B00129+BD08-00038 永久磁铁 1 分总成 33
B00129+BD08-00050 六角螺栓M6X6 2 分总成 14
B00129+BD08-04000 盖 1 分总成 28
B00129+BD08-04002 挡油盖 1 分总成 52
B00129+BD08-05000 呼吸器 1 分总成 37
B00129+BD08-07001 接头 1 分总成 23
B00129+BD08-07002 垫片 1 分总成 30
B00129+BD08-07003 法兰接头 1 分总成 27
B00129+BD08-10001 进油端盖 1 分总成 53
B00129+BD08-10001A 进油端盖 2 分总成 45
B00129+BD08-10002 外封油套 1 分总成 54
B00129+BD08-10002A 外封油套 2 分总成 44
B00129+BIU-19822 油封45X62X12 1 分总成 17
B00129+WU100X100-J 滤芯 1 分总成 25
