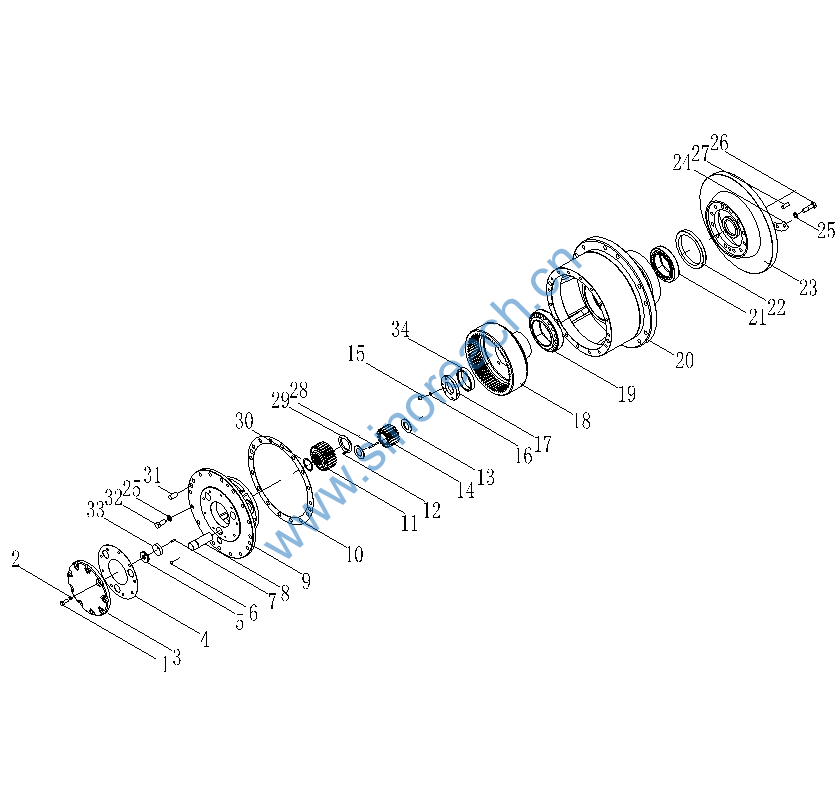

后桥（Ⅰ） Rear Axle（Ⅰ）

1 B-G057830-00006 1 螺栓M10×25ZnD Bolt 18 00005-
2 B-G000930-00001 1 垫圈10 Washer 18 00005-
3 Z30E.6-15A 1 行星轮架盖板 Cover 2 00005-
4 Z30E.6-16 1 垫 Gasket 2 00005-
5 Z30.6-19A
Z30.6-19B
Z30.6-19C 1
1
1 调整垫(0.5mm)
调整垫(0.3mm)
调整垫(0.2mm) Shim
Shim
Shim 2
2
2 00005-
6 B-G003080-00001 1 钢球10.0000-G100-b Ball 6 00005-
7 B-G001190-00015 1 销A5×25 Pin 2 00005-
8 Z30E.6-12 1 行星齿轮轴 Shaft 6 00005-
9 Z30E.6-9 1 行星轮架 Planet carrier 2 00005-
10 Z30E.6-8 1 垫 Gasket 2 00005-
11 Z30E.6-14 1 太阳齿轮 Sun gear 2 00005-
12 B-G001190-00014 1 销A5×10 Pin 4 00005-
13 Z30E.6-11 1 行星齿轮垫片 Spacer 12 00005-
14 Z30E.6-10 1 行星齿轮 Planet gear 6 00005-
15 B-G000700-00053 1 螺钉 Bolt 2 00005-
16 B-G000930-00017 1 垫圈8 Washer 2 00005-
17 Z30E.6-19 1 圆螺母 Nut 2 00005-
18 Z30E.6-7B 1 内齿圈 Gear ring 2 00005-
19 B-G002970-00016 1 轴承32022 Bearing 2 00005-
20 Z30E.6-6A 1 轮壳 Wheel hub 2 00005-
21 B-G002970-00015 1 轴承32021 Bearing 2 00005-
22 B-G09877A-00015 1 油封FB140×170×16 Oil seal 4 00005-
23 Z30E.6-18 1 制动盘 Brake disk 2 00005-
24 Z30.6-5 1 止动垫片 Check spacer 12 00005-
25 B-G000930-00005 1 垫圈14 Spacer 56 00005-
26 B-G057860-00050 1 螺栓M14×1.5×50-10.9ZnD Blot 24 00005-
27 B-G001190-00004 1 销A12×30 Pin 4 00005-
28 B-G003090-00002 1 滚针5×49.8 Needle 168 00005-
29 Z30E.6-13 1 太阳齿轮垫片 Washer 2 00005-
30 B-G00894A-00016 1 挡圈48 Washer 2 00005-
31 B-G001190-00007 1 销A16×32 Pin 4 00005-
32 B-G057830-00056 1 螺栓M14×35-10.9ZnD Bolt 32 00005-
33 Z30.6-18A 1 半轴定位堵 Dowel 2 00005-
34 Z30.6-24 1 衬套 Bush 2 00005-
