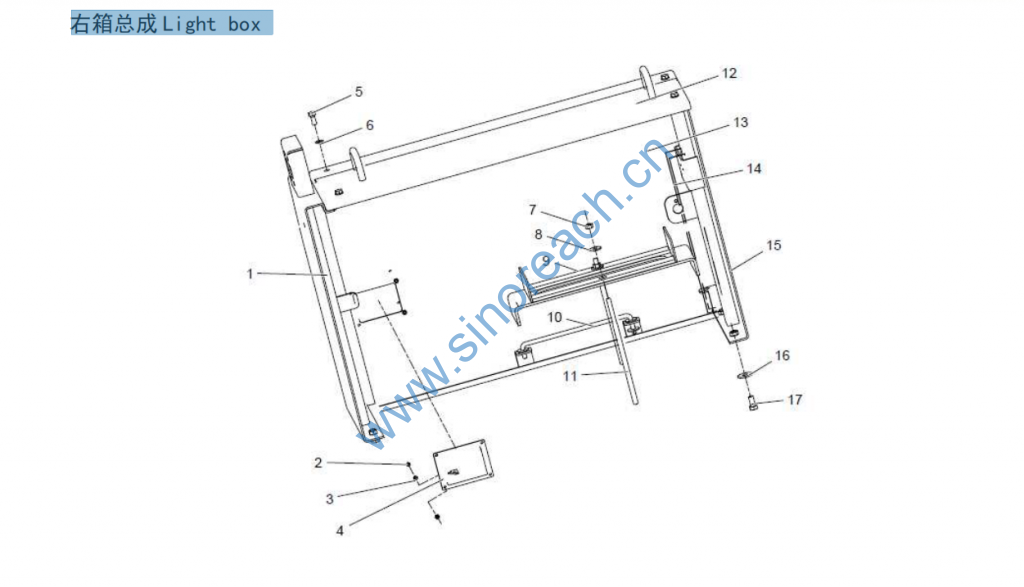

右箱总成 Light box

1 右箱前挡板组件 Baffle assembly TD16016018 1
2 螺栓 M5×10 BoltM5×10 B040910510 GB/T5783-2000 4
3 垫圈 5 Washer5 B060410501 GB/T97.1-2002 4
4 机罩锁(WM)504J Lock (WM) 504J W110002390 1
5 螺栓 M10×25 BoltM10×25 B040911025 GB/T5783-2000 4
6 垫圈 10 Washer10 B060411002 GB/T97.1-2002 4
7 螺母 M10 NutM10 B050331008 GB/T6170-2000 2
8 垫圈 10-200HV Washer10-200HV B060331003 GB96.1-2002 2
9 电瓶压板组件 Clamping plate assembly TD16016021 1
10 支杆 Rod TD16016023 1
11 压紧螺柱 Pressure studs TD16016029 2
12 盖板组件 Cover plate assembly TD16016014 1
13 右箱门组件 Door assembly TD16016013 1
14 合页组件 Hinge assembly TD16016007 1
15 右箱后挡板组件 Baffle assembly 1
16 垫圈 12-200HV Washer12-200HV B060331203 GB96.1-2002 4

17 螺栓 M12×40 BoltM12×40 B040911240 GB/T5783-2000 4
右箱组件 Right box assembly TD16016001 1
