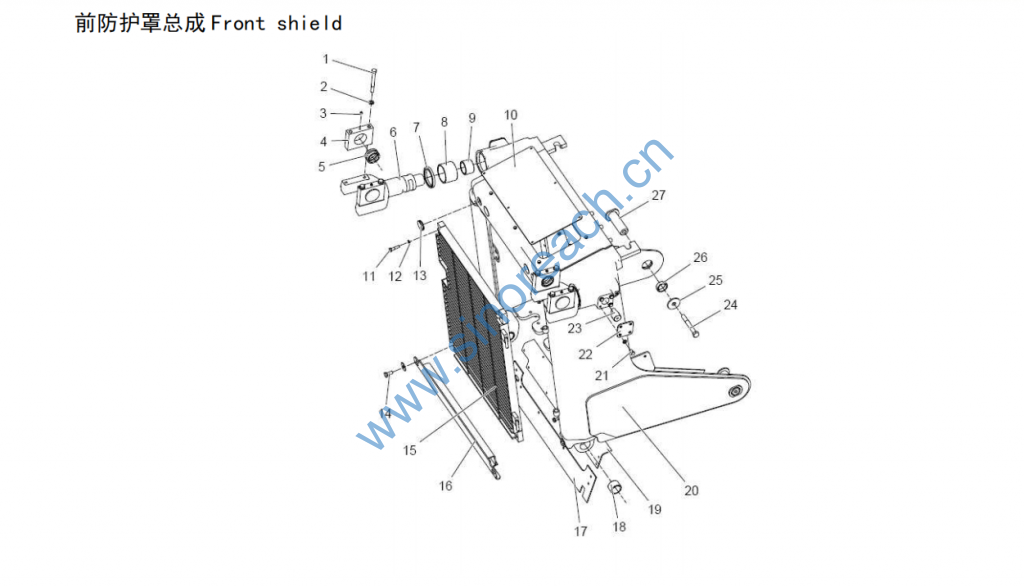

前防护罩总成 Front shiel

1 螺栓 M16×150 Bolt M16×150 B040810050 GB/T5782-2000 8

2 垫圈 16 Washer 16 B060411603 GB/T97.1-2002 8
3 油杯 M10×1 Oil cup M10×1 B150101000 JB/T7940.1-1995 6
4 固定座组件 Seat TD16052027 4
5 衬套 Bushing TD16052028 4
6 提升缸固定叉座 Seat TD16052021 2
7 密封圈 B95 120 12 Seal ring B95 120 12 B160410003 GB9877.1-88 2
8 衬套 Bushing TD16052023 2
9 衬套 Bushing TD16052022 2
10 盖板组件 Cover plate TD16052045 1
11 螺栓 M12×50 Bolt M12×50 B040811250 GB/T5782-2000 4
12 垫圈 12 Washer 12 B060411203 GB/T97.1-2002 12
13 密封盖 Seal cover TD16052057 4
14 螺栓 M16×35 Bolt M16×35 B040911635 GB/T5783-2000 2
15 格栅组件 Grating TD16052030 1
16 防护板组件 Guard TD16052049

17 挡风板 Plate TD16052061 1
18 衬套 Bushing TD16052053 2
19 支架组件 Bracket TD16052059 1
20 前防护罩组件 Shield TD16052001 1
21 螺栓 M12×25 Bolt M12×25 B040911225 GB/T5783-2000 8
22 端盖 End cap TD16052042 2
23 止销 Pin TD16052024 2
24 螺栓 M20×160 Bolt M20×160 B040810049 GB/T5782-2000 2
25 平垫 Washer TD16052062 2
26 衬套 Bushing TD16052052 2
27 后连接销组件 Pin TD16052054
