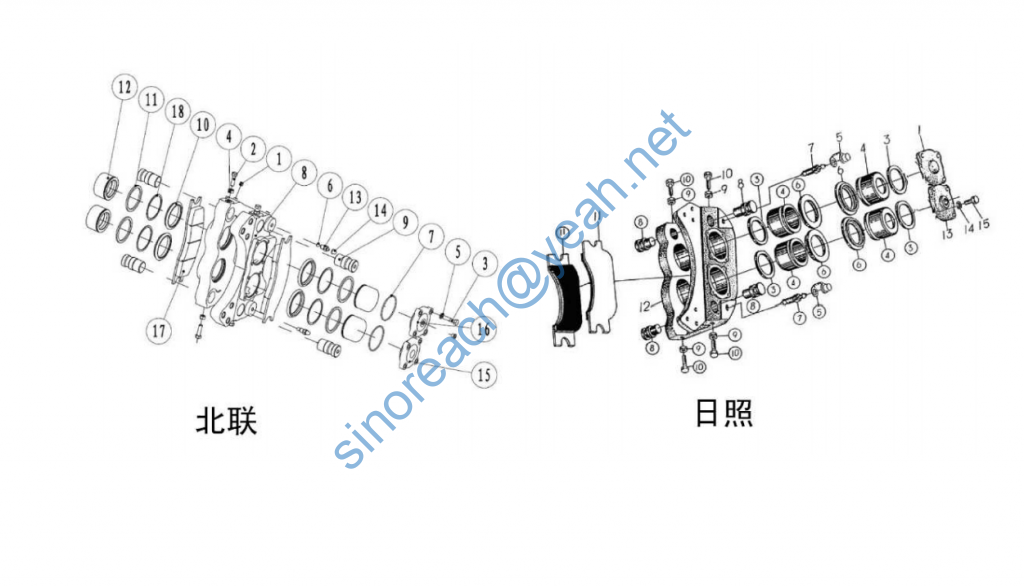

制动钳总成 Braking Caliper Assembly

1 螺钉 M8×10 screw B010510810 4 北联
1 上油缸盖 72006561 cylinder head W041401261 1 日照
2 螺栓 M10×35 Bolt B040811035 4 北联
2 O 形圈 75×3.1 oil seal W110010620 4 日照
3 钳矩形圈 75700439 brake pliers rectangular seal W041200050 4 日照
3 螺栓 M10×45 Bolt B040811045 8 北联
4 钳活塞 75700440 brake pliers piston W041400661 4 日照
4 螺母 M10 Nut B050331008 4 北联
5 放气嘴防护帽 bleed nipple protective cap W110040130 2 日照
5 垫圈 10 Washer B060111003 8 北联
6 钳防尘圈 75700438 brake pliers dust seal W041200040 4 日照
6 钢球 φ10 round steel B120711000 2 北联
7 钳放气觜 brake pliers bleed opening W041400681 2 日照
7 O 形圈 75×3.1 oil seal W110010620 2 北联
9 销轴 pin Z6205905200 4 北联
9 螺母 M10 Nut B050331008 4 日照
10 防尘罩 dust boot Z6205905300 4 北联
10 螺栓 M10×30 Bolt B040911030 4 日照
11 矩形密封圈 Rectangular sealing ring Z6205905400 4 北联
11 半金属刹车片 brake slice W080200010 2 日照
12 活塞 Piston Z6205905500 4 北联
13 放气嘴 Air bleed port Z6205905600 2 北

13 下油缸盖 75700443 cylinder head W041401321 1
14 放气嘴保护帽 Air bleed port Z6205905700 3
14 垫圈 10 Washer B060111003 8
15 封油盖 oil sealing cover Z6205905800 1
15 螺栓 M10×35 Bolt B040711035 8
16 进油盖 inlet oil cover(reverse) Z6205905900 1
17 摩擦片 friction dics Z6205906000 2
18 保持圈 Theretaining ring Z6205906100
