Description

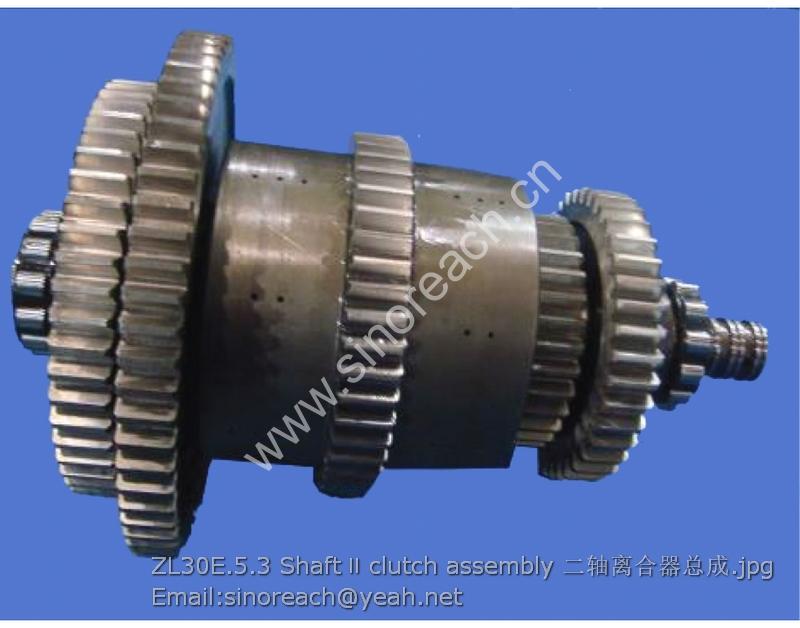

LONKING ZL30E.5.3 Shaft Ⅱ clutch assembly

GB/T93 垫圈10 Washer 10 1
GB/T5786 螺栓 M10×1.25×25 Bolt M10×1.25×25 1
LG30F.04Ⅰ.01.01-001 密封纸垫 Seal gasket 1 LG30F.04401A
ZL50EX.04.01.01-013 螺塞 Plug 1 LG50F.04416A
JB1002-77 垫圈12 Washer 12 1
LG30F.04Ⅰ.01.01-002 太阳轮 Sun gear 1 LG30F.04402A
GB/T894.1 挡圈50 Spacer 50 1
GB/T858 垫圈85 Washer 85 1
ZL50EX.04.01.01-017 圆螺母 Round nut 2 LG50F.04420A
LG30F.04Ⅰ.01.01-003 调整支柱 Adjusting column 1 LG30F.04403A
ZL50EX.04.01.01-010 档块 Link stopper 1 LG50F.04413A
LG30F.04Ⅰ.01.01-004 盖 Cover 1 LG30F.04404A
ZL50EX.04.01.01-016 隔套 Sleeve 1 LG50F.04419A
LG30F.04Ⅰ.01.01-005 行星轮 Planet gear 3 LG30F.04405A
ZL50EX.04.01.01-003 滚针 Needle 126 LG50F.04406A
LG30F.04Ⅰ.01.01-006 行星轮轴 Planet gear shaft 3 LG30F.04406A
LG30F.04Ⅰ.01.01-007 挡板 Baffle plate 6 LG30F.04407A
GB/T5186 螺栓M12×1.25×25 Bolt M12×1.25×25 5
GB/T93 垫圈12 Washer 12 5
LG30F.04Ⅰ.01.01-008 隔套 Sleeve 3 LG30F.04408A
ZL50EX.04.01.01-014 垫圈 Washer 1 LG50F.04417A
ZL50EX.04.01.01-015 油塞 Oil plug 1 LG50F.04418A
LG30F.04Ⅰ.01.01-009 行星轮架 Planet carrier 1 LG30F.04409A

ZL50EX.04.01.01-018 锥套 Taper sleeve 1 LG50F.04421A
LG30F.04Ⅰ.01.01.01 齿圈支承总成 Ring gear support assembly 1 LG30F.04410A-412A
LG30F.04Ⅰ.01.01-010 O形密封圈 O-ring 1 LG30F.04413A
ZL50EX.04.01.01-023 轮辋螺栓 Rim bolt 12 LG50F.04427A
GB/T93 垫圈 20 Washer 20 12
GB/T6171 螺母 M20×1.5 Nut M20×1.5 12
GB/T297 轴承 32026 Bearing 32026 1 130×200×45
LG30F.04Ⅰ.01.01-011 轮毂 Wheel hub 1 LG30F.04414A
GB/T297 轴承32024 Bearing 32024 1 120×180×38
LG30F.04Ⅰ.01.01-012 挡油板 Oil baffle 1 LG30F.04415A
GB/T9877.1 油封FB150×180×15 Oil seal FB150×180×15 2
LG30F.04Ⅰ.01.01-013 油封座 Seal holder 1 LG30F.04416A
LG30F.04Ⅰ.01.01-014 防尘板 Dust board 1 LG30F.04417A

LG30F.04Ⅰ.01.03-001 锁紧螺母 Lock nut 1 LG30F.04301A
LG30F.04Ⅰ.01.03-002 垫圈 Washer 1 LG30F.04302A
LG30F.04Ⅰ.01.03.01 法兰总成 Flange assembly 1 LG30F.04303A-304A
GB/T5785 螺栓M14×1.5×50 Bolt M14×1.5×50 7
GB/T93 垫圈 14 Washer 14 7
LG30F.04Ⅰ.01.03.02 盖与油封总成 Cover and oil seal assembly 1 LG30F.04305A-305A
LG30F.04Ⅰ.01.03-003 密封垫 Seal gasket 1 LG30F.04306A
LG30F.04Ⅰ.01.03-004 主减速器轴承座 Final reductor bearing seat 1 LG30F.04307A
LG30F.04Ⅰ.01.03-005 调整垫片 Adjusting shim 1set LG30F.04308A
GB/T297 轴承 7310E Bearing 7310E 1
LG30F.04Ⅰ.01.03-006 轴承隔套 Bearing sleeve 1 LG30F.04309A
GB/T297 轴承 7311E Bearing 7311E 1
LG30F.04Ⅰ.01.03.03 前桥螺旋伞齿轮副 Front spiral bevel gear pair 1 LG30F.04313A-313A
GB/T894.1 挡圈 80 Spacer 80 1
LG30F.04Ⅰ.01.03.04 内圈单挡边圆柱滚子轴承 Cylindrical roller bearing 1 LG30F.04314A
LG30F.04Ⅰ.01.03-007 托架 Bracket 1 LG30F.04315A
LG30F.04Ⅰ.01.03-008 轴承盖 Bearing cover 2 LG30F.04316A
LG30F.04Ⅰ.01.03-009 调整螺母 Adjusting nut 2 LG30F.04317A
LG30F.04Ⅰ.01.03.05 差速器总成 Differential assembly 1 LG30F.04318A-325A
GB/T5785 螺栓M14×1.5×50 Bolt M14×1.5×50 12
GB/T6187 螺母 M14×1.5（镀磷） Nut M14×1.5 12
GB/T32.1 螺栓 M10×1×20 Bolt M10×1×20 2
GB/T93 垫圈 10 Washer 10 2
