Description

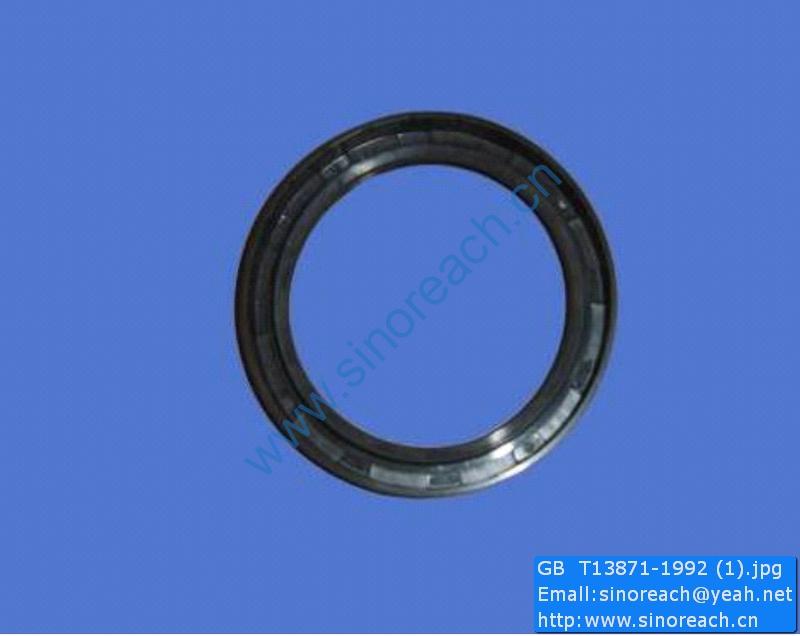

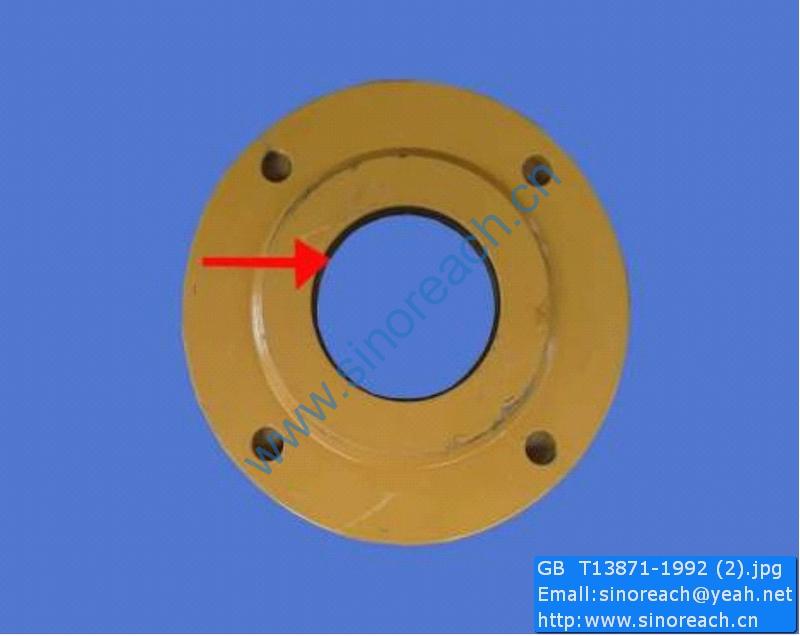

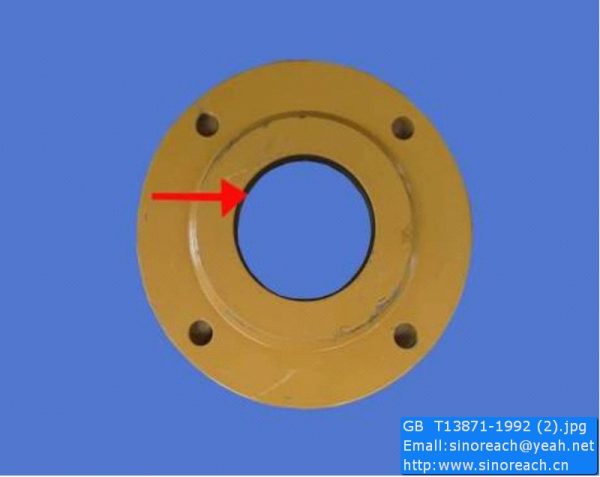

GB/T13871-1992 85x110x12 oil seal CDM843 parts

1 轮边减速器总成 Wheel-end Edactor Assembly 2
2 ZL15Ⅱ03.04.016 支承轴 Bearing Axle 2
3 ZL15Ⅱ03.00.008D 前桥壳 Front Axle Housing 1
ZL15Ⅱ03.00.007B 后桥壳 Rear Axle Housing 1
4 JB982-77 组合垫 20 Combine Washer 20 3
5 ZL15F.2.3-4 通气塞总成M10×1 Exhaust Plug Assembly M10×1 1
6 Q/ZB 220-77 带孔螺塞M20×1.5 Plug Screw With Hole M20×1.5 1
7 ZL10.6-16A O型圈 315×3.1 O-Ring 315×3.1 0
8 GB/T 93-1987 垫圈12 Washer 12 16 前桥 Front axle
GB/T 93-1987 垫圈12 Washer 12 32 后桥
Rear axle
9 GB/T 5785-2000 螺栓M12×1.25×55 Bolt M12×1.25×55 16 前桥 Front axle
GB/T 5785-2000 螺栓M12×1.25×55 Bolt M12×1.25×55 32 后桥
Rear axle
10 ZL15Ⅱ03.00.017 前桥壳盖 Front Housing Cover 0 前桥 Front axle
ZL15Ⅱ03.00.016 后桥壳盖 Rear Housing Cover 1 后桥
Rear axle
11 ZL15F.2-10 螺塞 M20×1.5 Plug Screw M20×1.5 2
12 ZL15Ⅱ03.01.000 前主减速器总成 Front Final Drive Assembly 1 前桥 Front axle
ZL15Ⅱ03.01.000 后主减速器总成 Rear Final Drive Assembly 1 后桥
Rear axle
13 GB/T 5785-2000 螺栓M16×1.5×55 Bolt M16×1.5×55 8
14 GB/T 93-1987 垫圈 16 Washer 16 8
15 ZL15.5.0 钳盘制动器　　　　 （进油口M10×1） Disc Brake Assembly
（Oil Inlet M10×1） 2

1 JB982-77 组合垫圈16 Washer 16 2
2 ZL10.4AB-69 螺塞 M16×1.5 Plug Screw M16×1.5 2
3 ZL15F.2-6B 端盖 Cover 2
4 GB/T 5783-2000 螺栓 M8×20 Bolt M8×20 16
5 GB/T 93-1987 垫圈8 Washer 8 16
6 ZL15A-02 行星架 Planetary Carrier 2
7 ZL10.6.3-1 球螺母(右) M20×1.5 Ball Nut（Right） M20×1.5 8
ZL10.6.3-1 球螺母(左) M20×1.5 Ball Nut（Left） M20×1.5 8
8 ZL10.6.3-2 轮辋螺栓(右)
M20×1.5×93 Rim Bolt （Right）
M20×1.5×93 8
ZL10.6.3-2 轮辋螺栓(左)
M20×1.5×93 Rim Bolt （Left）
M20×1.5×93 8
9 GB/T 894.1-86 挡圈 45 Circlip 45 2
10 ZL10.6.3-13A O型圈 305×3.5 O-Ring 305×3.5 2
11 ZL15F.2.2-3 行星轮挡圈Φ40×Φ25×2.5 Planet Gear Circlip
Φ40×Φ25×2.5 12
12 GB/T309-2000 滚针3×29.8 Needle Roller 3×29.8 174
13 GB/T308-2002 钢球Φ5 Steel Ball Φ5 6
14 ZL15F.2.2-2 行星轮轴 Φ25×73 Planetary Gear Shaft Φ25×73 6
15 ZL15F.2.2-1 行星轮Z=19 Planetary Gear Z=19 6
16 ZL15Ⅱ.03.04.012 半轴 Φ45×790 Axle Shaft Φ45×790 2
17 CY20-6 太阳轮 Z=20 Sun Gear Z=20 2
18 GB/T 70.1-2000 螺钉M8×16 Screw M8×16 2
19 CY20-5 锁紧螺母 M56×2 Lock Nut M56×2 2
20 CY20-4 齿轮 Z=58 Ring Gear Z=58 2
21 GB/T 297-94 轴承32216 Bearing 32216 2
22 ZL15Ⅱ.03.04.014 轮毂 Wheel Hub 2
23 GB/T 93-1987 垫圈18 Washer 18 16
24 GB/T 6171-2000 螺母M18×1.5 Nut M18×1.5 16
25 GB/T 297-94 轴承32017 Bearing 32017 2
26 GB/T 9877.1-88 油封FB 110×140×14　　　 Oil Seal FB 110×140×14 2
27 ZL15Ⅱ.03.04.017 制动盘 Φ410×14 Brake Disk Φ410×14 2
28 GB/T 93-1987 垫圈12 Washer 12 32
29 GB/T 5785-2000 螺栓M12×1.25×35 BoltM12×1.25×35 32
