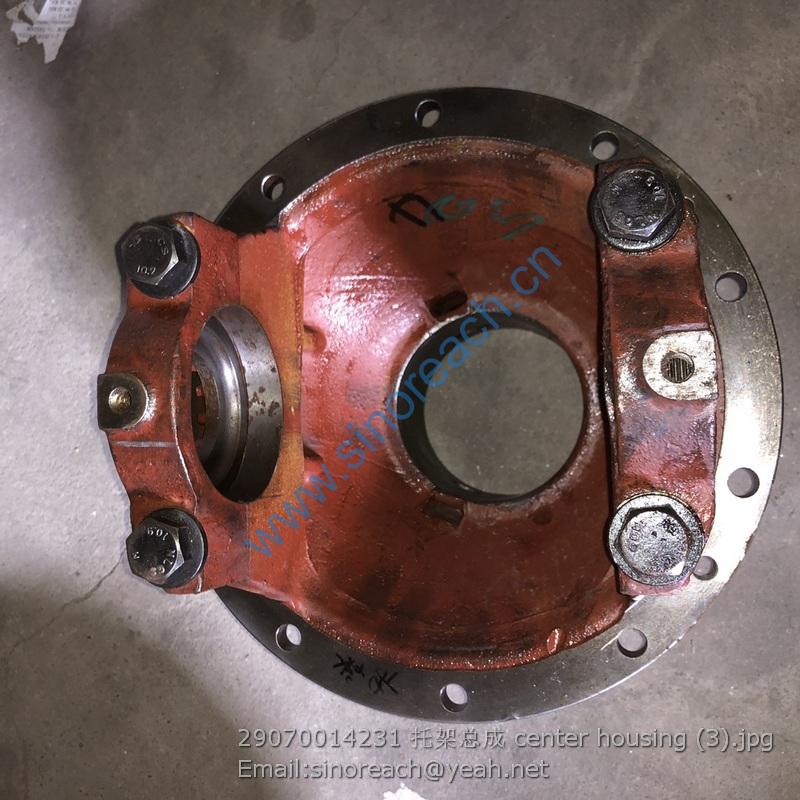

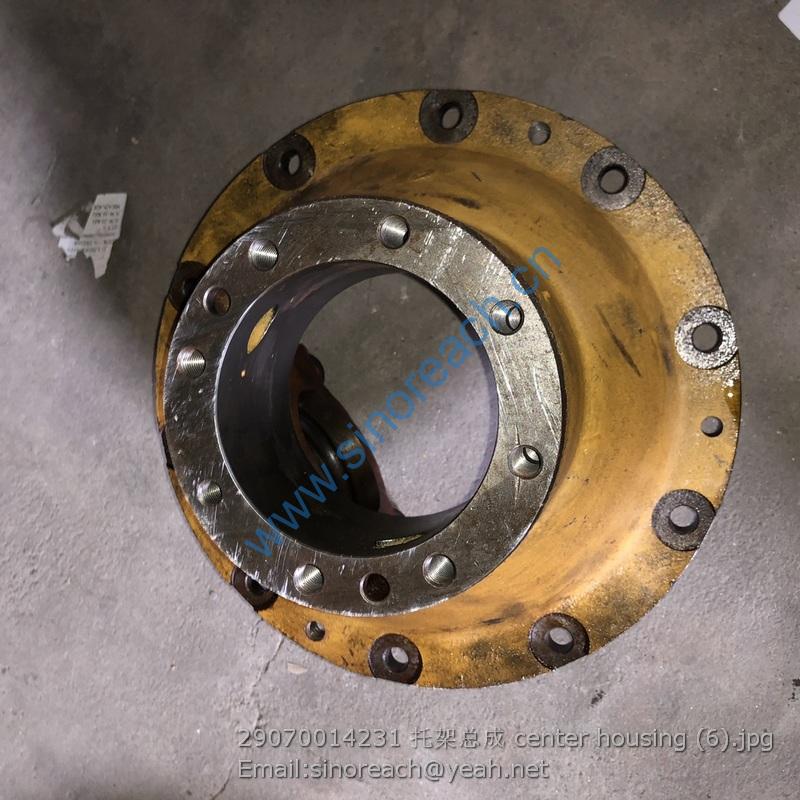

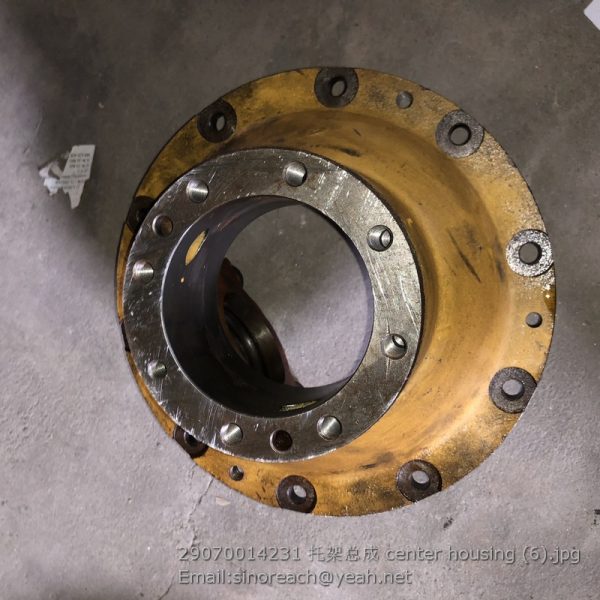

29070014231 center housing SDLG

Description

29070014231 center housing SDLG

1 4013000042 螺母GB6171-M24*2EpZn-8 Nut Y 1
2 29070010522 垫圈 Washer Y 1
3 29070010051 输入法兰 Connection flange Y 1
4 29070014251 防尘罩 Dust cover Y 1
5 4011000064 螺栓GB5782-M12*50EpZn-8.8 Bolt Y 7
6 4015000026 垫圈GB93-12-65Mn Spring washer Y 7
7 4011000048 螺栓GB5782-M10*50EpZn-8.8 Bolt Y 1
8 4015000025 垫圈GB93-10-65Mn Spring washer Y 3
9 29070014181 密封盖 Sealing cover Y 1
10 4030000854 密封圈GB13871.1-FB06008508-F Sealing ring Y 1
11 29070014401 密封垫片 Gasket Y 1
12 29070014201 轴承套 Bearing bushing Y 1
13 29070014361 调整垫片 Shim Y 1
14 29070014371 调整垫片 Shim Y 3
15 29070014381 调整垫片 Shim Y 4
16 29070014391 调整垫片 Shim Y 5
17 4021000132 滚动轴承GB297-31309 Roller bearing Y 1
18 29070010221 调整垫片 Shim Y 2
19 29070010231 调整垫片 Shim Y 2
20 29070010241 调整垫片 Shim Y 3
21 29070014231 托架总成 Center housing Y 1
22 29070014431 托架 Center housing N 1
23 29070009511 垫圈 Washer Y 4
24 4011000231 螺栓GB5782-M16*70EpZn-8.8 Screw Y 4
25 29070014441 轴承座 Bearing seat N 2
26 4021000240 滚动轴承GB297-32210 Roller bearing Y 2
27 29070014301 调整螺母 Nut Y 2
28 3050900024 锁紧片 Lock washer Y 2
29 4011000597 螺栓GB5786-M10*1*20EpZn-8.8 Bolt Y 2
30 29070014191 轴套 Sleeve Y 1

31 4021000239 滚动轴承GB297-32310 Roller bearing Y 1
32 29070014211 主动螺旋伞齿轮(左) Crown wheel N 1
33 29070014241 锥齿轮垫片 Thrust washer Y 4
34 29070010161 锥齿轮 Differential pinion Y 4
35 29070010171 十字轴 Spider Y 1
36 29070014221 从动螺旋伞齿轮(右) Crown wheel N 1
37 29070014271 半轴齿轮 Differential side gear Y 2
38 29070014261 半轴齿轮垫片 Shim Y 2
39 29070010211 固定销 Pin Y 4
40 29070014281 差速器左壳 Differential housing N 1
41 29070015981 垫圈 Washer Y 18
42 4011000967 螺栓GB5786-M12*1.25*25EpZn-8.8 Screw Y 10
43 29070014311 差速器右壳 Differential housing N 1
44 4011000699 螺栓GB5785-M12*1.25*50EpZn-10.9 Bolt Y 8
45 29070010251 调整垫片 Shim Y 3
46 29070019561 差速器总成 Differential spider Y 1
47 21909005161 A513差速器左右壳 Differential housing Y 1
48 21909005141 A513前主从动伞齿轮 Crown wheel Y 1
49 21909006481 锥齿半齿总成 Gear kit Y 1

1 29070014451 行星轮架 Planet carrier Y 1
2 29070014461 内齿圈 Gear ring Y 1
3 29070012481 磁性螺塞 Plug Y 1
4 4011000082 螺栓GB5783-M10*25EpZn-8.8 Bolt Y 8
5 4015000025 垫圈GB93-10-65Mn Spring washer Y 8
6 29070014471 太阳轮 Sun gear Y 1
7 29070014481 端盖 End plate Y 1
8 4090000006 钢球GB308-17.462-GCr15 Ball Y 1
9 29070009161 定位块 Block Y 1
10 4015000325 挡圈GB894.1-34-65Mn Retaining ring Y 1
11 29070014491 行星齿轮 Planet gear Y 3
12 4090000007 钢球GB308-8-GCr15 Ball Y 3
13 29070014501 行星齿轮轴 Planet gear shaft Y 3
14 29070014511 挡环 Retaining ring Y 6
15 4090000002 滚针GB309-3*29.8-GCr15 Needle roller Y 87
16 29070014521 垫片 Shim Y 6
17 29070010441 轮辋螺栓 Stud Y 8
18 3050900045 O形圈 O-ring Y 1
19 29070010461 轮毂 Front wheel hub Y 1
20 4013000136 螺母GB6171-M18*1.5EpZn-8 Nut Y 8
21 4015000029 垫圈GB93-18-65Mn Spring washer Y 8
22 29070014531 制动盘 Disc brake Y 1
23 4011000568 螺栓GB5786-M12*1.25*40EpZn-10.9 Bolt Y 16
24 29070010131 垫圈 Washer Y 16
25 4030000559 密封圈GB9877.1-FB110*140*12D Sealing ring Y 1
26 29070014541 防尘罩 Dust cover Y 1
27 29070010491 轴承隔套 Spacer sleeve Y 1
28 4021000135 滚动轴承GB297-32017 Roller bearing Y 1
29 4021000036 滚动轴承GB297-32216 Roller bearing Y 1
30 4014000118 螺钉GB70-M8*1*20-8.8 Screw Y 2

31 29070010511 圆螺母 Round nut Y 1
32 4030000266 O形圈GB3452.1-185*3.55G O-ring Y 1

1 4011000084 螺栓GB5783-M10*30EpZn-8.8 Bolt Y 12
2 4015000025 垫圈GB93-10-65Mn Spring washer Y 8
3 4120001827009 封油分泵盖JF.A.ZL15.08 Pump cover Y 1
4 4120001827006 进油分泵盖JF.A.ZL15.06 Pump cover Y 1
5 4120001827010 防漏垫圈 Washer Y 2
6 4030000747 O形圈JB7757.2-50*3.1 O-ring Y 2
7 4120001740 放气嘴 Nipple Y 1
8 4120001827007 孔塞JF.A.ZL15.09 Plug Y 1
9 4120001827011 放气嘴座JF.A.ZL15.10 Seat Y 2
10 4120001827003 销轴JF.A.ZL15.02 Pin Y 4
11 4013000007 螺母GB6170-M10EpZn-8 Nut Y 4
12 4120001827001 摩擦片总成JF.A.ZL15.03 Friction disc Y 2
13 4120001827004 防尘罩JF.A.ZL15.04 Dust cover Y 4
14 4120001827005 矩型圈JF.A.ZL15.05 Sealing ring Y 4
15 4120001827008 活塞JF.A.ZL15.07 Cylinder piston Y 4
16 4120001827002 夹钳体JF.A.ZL15.01 Binder N 1
